產品概述
土壤水分在計算作物需水量和反映土壤水分特性方面具有重要意義，目前測定土壤含水量的方法有很多，其中有稱重法、中子法、張力計法、頻域發射法（FDR）和頻域發射法（TDR）等，隨著人們對土壤水分測量要求的不斷提高，精確、實時、連續及無人值守監測土壤水分動態的測量系統的使用越來越廣泛，同時根據實際需求可選擇固定式和便攜式測量。
工作原理
TDR（時域反射）基本原理是高頻電磁波脈沖沿傳輸線在土壤中傳播的速度依賴于土壤的介電常數，而介電常數主要受土壤水分含量支配，根據電磁波在介質中傳播頻率計算出土壤的介電常數，從而利用土壤介電常數和土壤體積含水量之間的經驗關系計算出土壤含水量。
介電常數計算公式：Ka=（CT/2L）2
式中：T 為電磁波延波導頭傳輸的時間（ns）；L 為測量用的波導頭的長度（cm）；C 為電磁波在真空中傳播速（cm/ns）。
系統功能
可以測量很寬范圍內的土壤水分含量，體積電導率。通過垂直梯度埋設多層土壤水分測量探針并設置數百個測量點來分析整個地區的土壤水分梯度變化情況。
系統特點
• 測量簡便，功耗低、性能好；測定速度快，精度高，
• 無放射性，適用于長期定位、實時土壤監測
• 數據傳輸靈活，多種通訊方式可選
• 土壤水分、電導率或反射波形的采集僅需2s
• 可同時測量512個TDR探針
• 運用PCTDR軟件進行系統設置非常便利
系統各方面參數

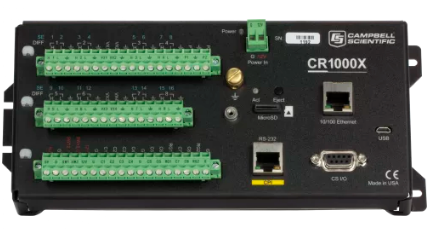

數據采集器（以CR1000X為例）
最大掃描速率：100Hz
模擬輸入：16個單端通道（8個差分）
脈沖通道：2個
工作溫度： -25℃~50℃（標準），-55° to +85°C（可擴展）
內存：標準為4M內存，支持MicroSD卡擴展（最大8GB）
供電電壓：9~16VDC
A/D轉換：24位
可支持通訊端口: Ethernet、USB Micro B、CS I/O、RS-232、CPI、RS-485

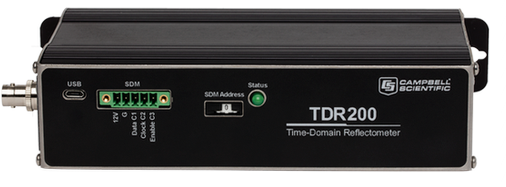

TDR200時域反射計
脈沖輸出：250mV — 50Ω
輸出阻抗：50Ω±1%
時間響應（脈沖生成到采集）：≤ 85ps
脈沖畸變：±16% 1ns內；±1% 1ns后
脈沖長度：25.5μs
波形采樣：根據所選長度20到10,112個數據點
波形平均：1至128次
靜電放電保護: ±8 kV @ 2 Ω air;±4 kV @ 2 Ω contact
過載保護: ±2 kV @ 2 Ω
使用溫度范圍: -40° to +85°C
供電: 12 Vdc (9.6 to 16 Vdc)；最大150 mA, USB 供電 (5 Vdc)
功耗：測量時: 120 mA；休眠時: 1 mA
尺寸： 21.6 cm x 5.1 cm x 10.7 cm
重量: 0.79 kg (1.75 lb)

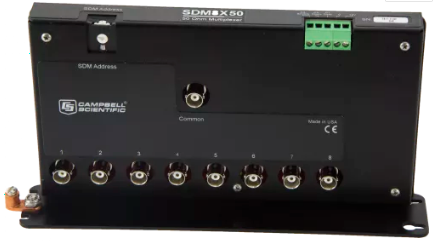

多路連接器
通道數：8個
工作溫度：-40° to +55°C
尺寸：24.9 x 12.2 x 4.6 cm
重量：590g
供電：12VDC；
能耗：靜止狀態，<1mA；工作狀態90mA；
繼電器壽命:100 x 106次
|
傳感器型號 |
探針尺寸 |
水分測量精度 |
適用土壤電導率要求 |
線纜類型 |
最大線纜長度 |
|
CS605 |
探針長30.0 cm 探針直徑0.475 cm 探頭： 10.8*7.0*1.9 cm |
±2.5%（干土） ±0.6%（飽和土） |
≤1.4dS/m （低電導率土壤） |
RG58 |
15 m |
|
CS610 |
RG8 |
25 m |
|||
|
CS630 |
探針長15.0 cm 探針直徑0.318 cm 探頭：5.75*4.0*1.25 cm |
≤3.5 dS/m （高電導率土壤） |
RG58 |
15 m |
|
|
CS635 |
LMR-200 |
25 m |
|||
|
CS640 |
探針長7.5 cm 探針直徑0.159 cm 探頭： 4.5*2.2*1.0 cm |
≤5.0 dS/m （高電導率土壤） |
RG58 |
15 m |
|
|
CS645 |
LMR-200 |
25 m |
