　　土壤水分在計算作物需水量和反映土壤水分特性方面具有重要意義，目前測定土壤含水量的方法有稱重法、中子法、張力計法、頻域反射法（FDR）和時域反射法（TDR）等，隨著人們對土壤水分測量要求的不斷提高，精確、實時、連續及無人值守監測土壤水分動態的測量系統的使用越來越廣泛，同時根據實際需求可選擇固定式和便攜式測量。

測量原理：

　　TDR（時域反射）基本原理是高頻電磁波脈沖沿傳輸線在土壤中傳播的速度依賴于土壤的介電常數，而介電常數主要受土壤水分含量支配，根據電磁波在介質中傳播頻率計算出土壤的介電常數，從而利用土壤介電常數和土壤體積含水量之間的經驗關系計算出土壤含水量。

優點：

· 測量簡便，

· 測定速度快，精度高，

· 無放射性，適用于長期定位觀測，

· 數據傳輸靈活，多種通訊方式可選

　　TDR100（時域反射）系統：可實時采集存儲原始波形的研究級TDR測量儀器。

　　CSI的TDR測量系統由TDR100時域反射計，CR系列數據采集器、TDR探頭、SDMX50系列多路連接器、PCTDR軟件、Loggernet軟件以及對應的供電、通訊等模塊組成。數據采集器連接TDR100主機，實現全自動測量，一個SDM系列擴展板可接8個TDR土壤水分探頭，SDM擴展和數采之間通過同軸纜來連接，SDM擴展板均配有專用機箱，可根據現場安裝探頭需求來靈活掌握位置，可有效節約土壤水分探頭的線纜長度。用戶可自定義設置，使其在測量土壤體積含水量和電導率的準確性和可靠性方面更加靈活。

特點：

· 使用簡便，低功耗，性能卓越

· 無破壞，可進行長期的、實時土壤監測

· 土壤水分、電導率或反射波形的采集僅需2s

· 可同時測量512個TDR探針

· 運用PCTDR軟件進行系統設置非常便利

TDR100反射計  　　

  TDR100時域反射計是Campbell TDR系統的核心，通過在同軸線纜系統中發射高頻電磁脈沖來進行土壤水分的測量（TDR探頭包含在同軸線纜系統中），隨后對采集和數字化反射回來的波形進行分析和或存儲，最后內置處理器根據傳播的時間和返回脈沖信號的振幅信息快速而精確的獲得土壤體積含水量、土壤容積電導率、巖體變形或用戶特殊定義的時域測量。

性能指標：

脈沖輸出信號：250mv，50ohm

輸出阻抗：50ohm ±1％

脈沖周期：14毫秒

波形采樣：在給定時間內生成20至2048個波形

波形均值：1～128

能耗：靜止狀態，2mA；休眠狀態，20mA；工作狀態，270mA；

供電：9.6VDC～16VDC

工作溫度：-40～55℃

SDMX50系列多路連接器：供電：12VDC；能耗：靜止狀態，<1mA；工作狀態，90mA；

巖體變形測量應用：

　　TDR100可用于檢測巖體變形，監測與山體滑坡、采礦及建筑活動相關的變形狀況，同軸電纜置于鉆孔內，并以砂漿填充同軸線纜與鉆孔之間的空隙，以保證同軸電纜與周圍土體或巖體同步變形。

　　TDR100激發的電磁脈沖沿同軸電纜向深處傳播，滑坡土體或巖體的位移和變形將使同軸電纜產生局部剪切、拉伸變形，從而引起同軸電纜局部特性阻抗的改變，電磁波將在這些區域發生反射，并反應于反射信號中，根據反射信號的返回時間及后射系數大小便可確定埋置于土體中的同軸電纜變形的位置以及變形量的大小，從而得到滑動面的位置及位移。

　　TDR系統可以將CR系列數據采集器與一個TDR100反射計一起安裝在野外防護機箱內，數采使用指令控制電纜測試儀的工作；只在測量時供電，大大降低了電源需求，數采數字化存儲電纜測試系列的波形數據，可實現無人值守工作。

土壤水分測量應用：

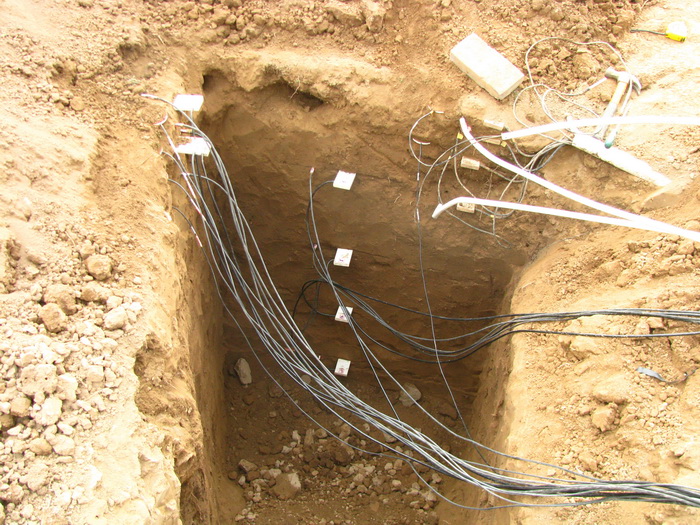

一個CSI數據采集器可最多同時連接并控制16個TDR100時域反射計，從而實現大范圍的組網測量。該TDR系統包括多種類型的土壤探頭，用戶可根據測量深度、土壤類型等的不同需要選擇不同類型的探頭。一套TDR系統可最多連接512個TDR土壤水分探頭。

PCTDR軟件能夠提供系統控制、對監測數據的處理和故障診斷等功能。

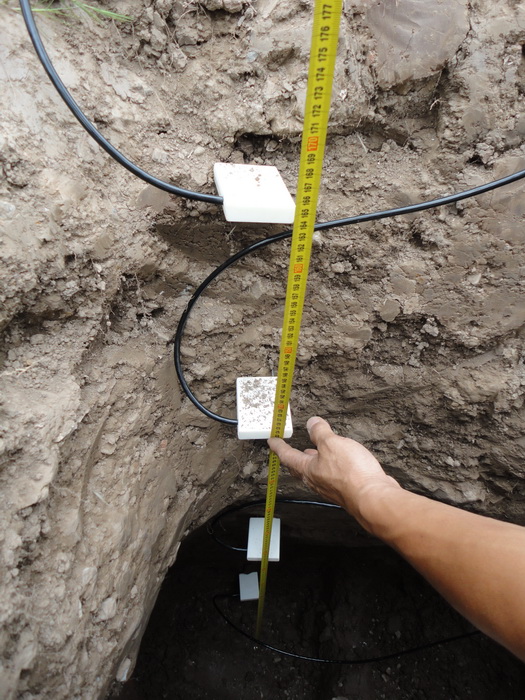

TDR土壤水分探頭：

　　由三根探針和一個托體組成，可在惡劣環境中使用。探針電阻隨著土壤介電常數的變化而變化。由于土壤介電常數由當前含水量而決定，因此通過反射測 量法就可以推斷出土壤的體積含水量。土壤電導率由應用脈沖的變化決定。多個類型的傳感器的主要區別在：適用土壤類型以及電纜長度，主要參數見下表。
