SM350土壤監測系統是一套用于土壤溫度、濕度、鹽分（電導率）的連續的多參數監測系統，以主機數據采集器CR350為核心，接入多個美國Acclima TDR-315H土壤溫濕鹽傳感器，采用時域反射原理（Time Domain Reflectometry，TDR）對土壤水分等參數進行測量，還可集成計入土壤水勢探頭。系統可在溫度：-40~60℃，相對濕度：0~100% RH環境下長期穩定工作。
沿波導傳送的電磁脈沖、精密熱敏電阻隨不同溫度引起的電流變化、反射波的長期振幅變化信號通過TDR-315H土壤水分溫度電導率傳感器轉換為電信號被CR350數據采集器獲取，并通過計算分別得出該層土壤探頭周圍的土壤介電常數和含水量電導率、土壤溫度，以及土壤電導率，并可以同時監測土壤水勢。
該系統可監測不同層土壤的介電常數和含水量電導率、土壤溫度、土壤電導率，以及土壤水勢等多個參數。
系統組成

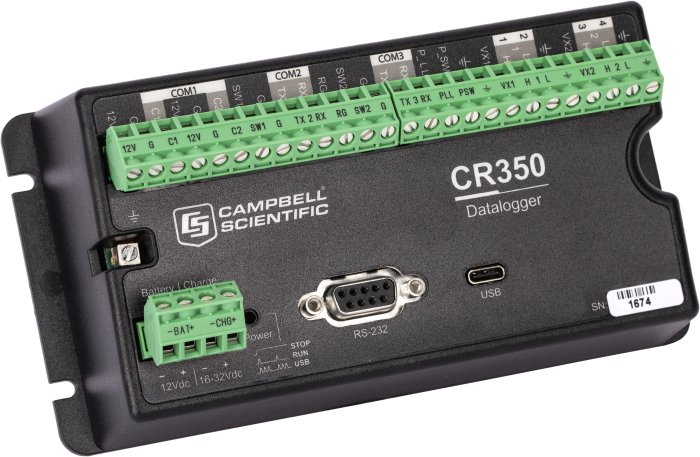

數據采集器
CR350 是一款多功能、極低功耗、緊湊型測量和控制數據記錄器。這款入門級數據記錄器具有豐富的指令集，可以測量大多數水文、氣象、環境和工業傳感器。CR350 集中數據，使其可通過各種網絡使用，并使用您的首選協議進行傳輸。CR350 還為控制和 M2M 通信執行自動化的現場或遠程決策。該數據記錄器非常適合需要長期遠程監控和控制的小型應用。
特點
兩個專用 SDI-12 端子，可擴展 SDI-12 傳感器的使用
極低的電流要求
兩個專用 RS-232/RS-485 終端，支持智能傳感器或調制解調器
通過 PC 軟件和 USB-C 連接輕松設置
能夠自信地測量模擬和數字傳感器
集成無線電選項以無線方式聯網到另一個節點或 Internet 網關
CR350-WIFI 是短距離無線 IP 通信的理想選擇
可拆卸接線端子，接線方便
使用內置蜂窩或衛星外圍設備在任何地方進行通信的能力
集成 12 V 電池太陽能充電穩壓器為電池充電
技術參數
工作溫度范圍：-40° 至 +70°C
非冷凝環境最大掃描速率：10Hz
模擬輸入：4 個單端或 2 個差分（單獨配置）
脈沖通道數：8個（P_SW、P_LL、C1、C2 和 SE1 到 SE4）
開關激發通道：2 (VX1, VX2)
通訊端口：USB C 型 2.0/RS-232/RS-485
數字輸入/輸出：7 個端子（C1、C2、P_SW 和 SE1 至 SE4）可配置用于數字輸入和輸出。包括狀態高/低、脈沖寬度調制、外部中斷和通信功能。例外：C2 和 P_SW 不進行脈寬調制。
模擬輸入限制：-100 至 +2500 mV
互聯網協議：以太網, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S) )、SMTP/TLS、POP3/TLS、MQTT(S)
通信協議：PakBus、PakBus 加密、Modbus RTU/ASCII/TCP、DNP3、SDI-12等

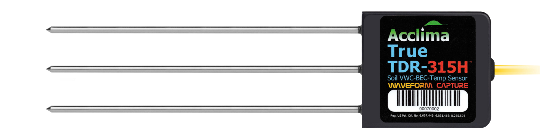

土壤溫濕鹽傳感器
TDR-315H 是一個真正的波形數字化時域反射計，沿著其波導傳送的電磁脈沖，從中導出土壤介電常數和含水量。
和許多昂貴的前輩一樣（常規 TDR 主機），它包含超快上升時間階躍函數發生器，波形數字化器（200 GSPS）和 皮秒分辨率時基（5ps）。
同時它消除了帶寬約束的同軸電纜和體積龐大的控制臺，節約了成本的 90%-97％。 因為它是一個真正的時域器件，其讀數不是從電流和電壓得出的大小和關系，因此不受土壤電導率和壓實的影響。其對 EC 的高免疫力，允許應用在用海水潤濕的非飽和土壤中。它使用標準的 SDI-12 接口并兼容所有兼容版本 1.3 的數據記錄器。
產品性能：
容積含水量（0 至 100％，分辨率為 0.1％）
介電常數（1 至 80，0.1 單位分辨率）
土壤電導率 a.k.a. Bulk EC（0~5000μS/cm - 分辨率取決于讀數范圍）
土壤溫度（-40 至+60℃，0.1℃分辨率） 孔隙水電導率（0~55000μS/cm）
特征：
?10 米柔性防水電纜
?15cmX 3.5mm 不銹鋼三元波導
?堅固，防水的環氧樹脂外殼
?典型的 100ps 入射波上升時間直接應用于土壤（不限制帶寬的同軸電纜）。
?由于沒有同軸電纜，波形數字化儀的輸入帶寬也不受限制。
?使用特殊的 SDI 命令，可下載高質量和高帶寬 TDR 的波形，用于土壤物理研究。

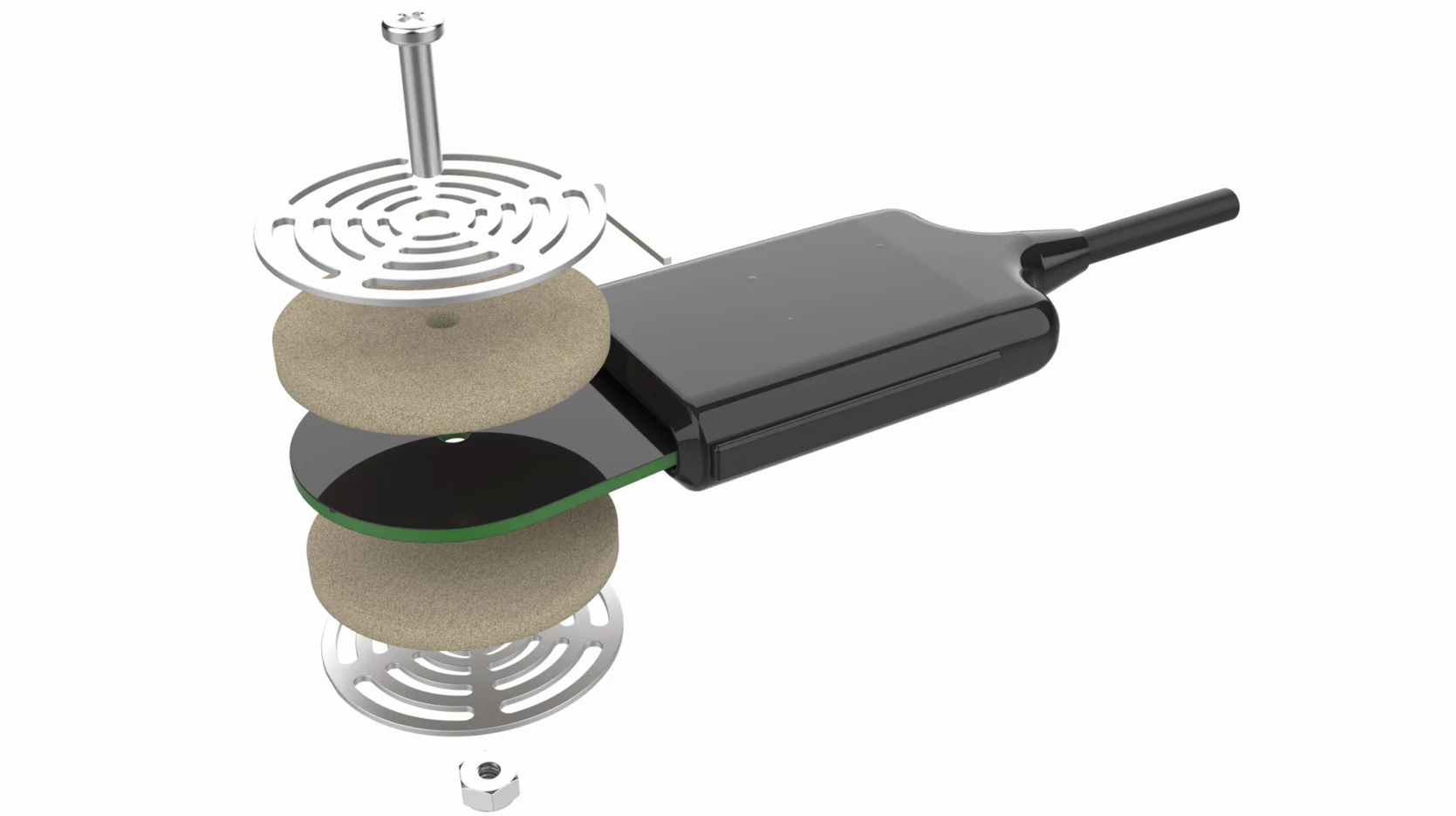

土壤水勢傳感器
土壤水勢傳感器TEROS 21 (原MPS-6) 能夠實時、連續、原位監測土壤水分、溫度、水勢的變化，是土壤水動力學的基礎研究設備。廣泛應用于農田蒸散、作物耗水、森林水文、濕地水文、草原生態、水土流失、環境污染、水循環研究等領域。
?技術指標：
土壤水勢范圍：-9 kPa ~ -100,000 kPa
分辨率：0.1 kPa
精度：±(10% + 2 kPa)@ -9 kPa ~ -100 kPa
土壤溫度范圍：-40 ~ 50°C
分辨率：0.1°C
精度：±1°C
測量速度：150 ms
輸出：RS232 (TTL) 或 SDI-12通訊協議
工作環境：-40 ~ 60°C （水勢測量在0°C以下可能不準。）
供電：3.6 - 15 V DC, 電流：10 mA
電纜長度：5m，可定制其它長度。
