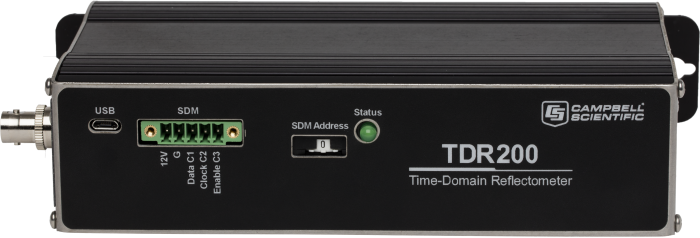

TDR200時域反射儀是Campbell Scientific TDR時域反射測量系統的核心。TDR系統可以準確測量土壤體積含水量、土壤體重電導率、巖體變形或用戶自定義時域測量。一個Campbell Scientific數據采集器可以控制多個TDR200時域反射儀。
詳細信息
TDR200產生一個短上升沿的電磁脈沖，加載到包含測量土壤含水量的TDR探頭的同軸系統中，并對產生的反射波形進行采樣和數字化分析和存儲。
板載處理器通過對于信號傳輸時間和返回信號幅值進行分析處理，能夠快速、準確地確定土壤體積含水量、土壤體積導電率、巖體變形或用戶自定義時域測量。
數據采集器采集250個波形點并完成分析僅需2秒。在巖體變形和坡面穩定性監測中，每個波形可以采集多達10,112個數據點對長線纜進行監測。高級濾波和平滑功能保證了在噪音環境中仍可進行精確的測量。
一套完整的系統
基于TDR200的一套完整的系統包括:TDR200、SDM8X50多路器、數據采集器、供電設備、機箱以及傳感器。PC-TDR 3.0可支持TDR和傳感器的設置、故障檢查以及程序生成。這款軟件可以從我們的網站上免費獲取。
SDM8x50多路器產品冊、TDR探頭組件產品冊、以及時域反射系統產品冊提供了有關TDR系統組件的其他詳細信息。
優勢和特點
低功耗（TDR100 的一半功率）
堅固耐用
高靈敏度
高分辨率
低噪聲
高級波形濾波
高級波形分析算法
向下兼容TDR100系統(僅支持CRBasic數據采集器）
50Hz頻率抑制
規格參數
測量要素：多孔介質（例如土壤）的體積含水量（vWc) 、土壤電導率（EC)、巖體形變
脈沖發生器輸出：250 mV
輸出阻抗：50 Ω 士1%
脈沖發生器和采樣電路時間響應：≤85 ps
脈沖發生器畸變：1 ns，±16%; 1 ns后±1%
脈沖長度：25.5 μs
波形平均：1-128
運行溫度范圍：-40℃ -+85℃
供電：非穩壓12 Vdc ( 9.6-16 Vdc）最大150 mA
USB供電(5 Vdc)
設備需求：測量系統
尺寸：21.6×5.1×10.7 cm (8.5×2.0×4.2 in.)
重量：0.79 kg (1.75 lb)
