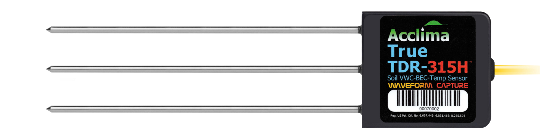

Acclima的TDR傳感器是集成的時域反射計，它包含超快步進函數發生器、超快波形數字化器和精度時基。階躍函數發生器和波形數字化儀直接連接到長度為5cm、10cm或15cm的波導上，沒有插入同軸電纜。他們操作的關鍵是一個獲得專利的波形數字化硬件和固件集，其有效的數字化速率為每秒2000億個樣本。階躍函數發生器在波導上啟動一個電壓步進，其20%/80%的上升時間為150萬億分之三秒。數字化儀以5億分之一秒分辨率的分辨率獲得入射波及其返回反射的數字圖像。然后對該圖像進行分析，以確定入射波與第一反射波之間的往返傳播時間。

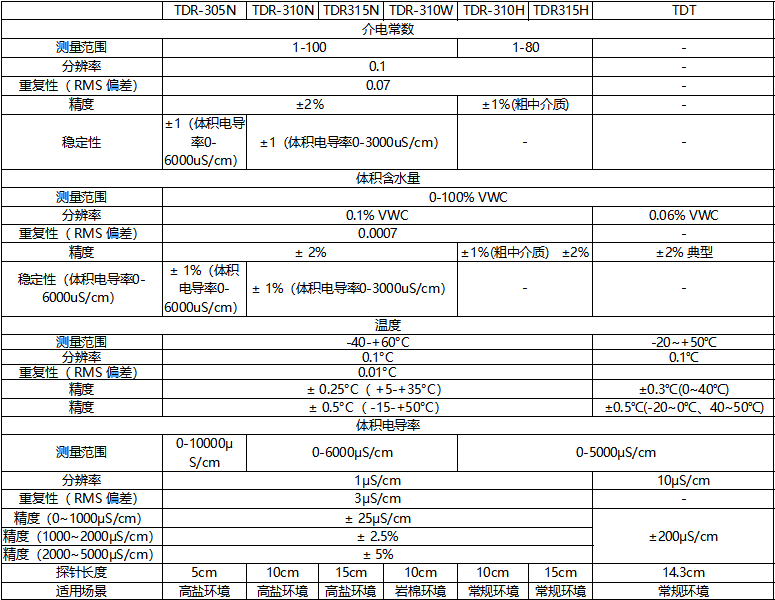

產品參數
