Raymetrics氣溶膠激光雷達是一種激光雷達設備，可通過遙感測量大氣中的氣溶膠和微小顆粒。較高的時空分辨率使激光雷達成為測量氣象和大氣參數的理想設備。使用具有低縱向能量和高脈沖重復頻率的激光源可以減少脈沖能量，并且對于人眼是安全的。同時，使用高重復率來補償能量減少對檢測范圍的影響。微脈沖激光雷達是反向散射激光雷達。
根據用戶要求，可以提供IP56防護等級，以進行長期的現場監控。還可以提供掃描激光雷達。用戶可以自動掃描2D和3D監視區域并測量整個天空半球的輪廓曲線。
特點
1、先進的硬件和軟件配置，可做3D掃描
2、專為LIDAR應用而設計的接收用光學望遠鏡
3、精密的電腦輔助光學和機械設計實現了更小的尺寸和重量，結構緊湊、性能可靠
4、采用專用于光學信號檢測的數據采集系統，接收效果更好
5、同步的光學倍增電流和單光子計數測量的模擬信號收集到同一個數據采集系統，
實現同步測量，大大增加了信號的動態范圍
6、配有精密小型光學倍增管的獨立檢測通道，用于選定的波長，設置最優的反應時間和光譜
7、完整的LIDAR解決方案， 無需再配任何其他軟硬件
測量參數
粒子球面度
云的測量（包括冰相/非冰相）
大氣中的顆粒物
氣溶膠層的厚度
地球邊界層高度
云高度
消光系數
其他可測量參數可咨詢工廠
應用：
垂直或空間氣溶膠廓線
大氣搬運過程研究
水汽/冰晶識別 (+ 偏振通道）
云高測量
對流層結構
檢測氣溶膠排放源
對流層氣溶膠層
邊界層的混合層高度
火山灰檢測(+ 偏振通道）
云的動態演化
云的厚度

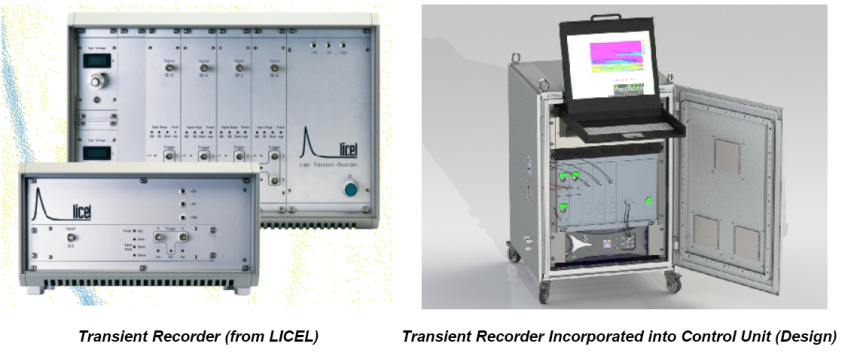

系統構成
系統包括發射器和接收控制單元。發射裝置可以放于密封機械內（垂直掃描）
或放于跟蹤器(2AP)上做3D掃描。接收單元放于控制機柜內，包括接收器、控制柜、
數據采集接收器、電源和工業PC機。

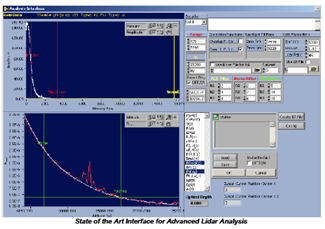

軟件
Raymetrics的氣溶膠激光雷達系統到貨即可使用。系統包括一臺內置的PC，所需的專用軟件已預裝好，有無限制許可的開放源。雷達軟件包括設置、操作和數據采集模塊，并有先進的雷達數據分析和圖形輸出功能。
原始數據存儲于帶數據開發功能的數據庫軟件中。對于更高級的處理要求，軟件采用二進制格式。無需外部軟件輔助雷達數據分片。用戶可選擇將二進制轉換為ACSII格式，以更多兼容其他軟件。圖象可以JPEG或Bitmap格式導出。
主要性能參數
|
激光源 |
Nd: YVO4 |
|
波長選擇 |
355nm，532nm，1064nm, 可選偏振通道 |
|
單個脈沖能量 |
200~600μj |
|
脈沖持續時間 |
5~9ns |
|
重復速度 |
2kHz |
|
光束直徑 |
1mm(額定） |
|
測量范圍 |
原始信號可達120km 探測信號修正后可到15km |
|
時間分辨率 |
多通道模式下：可到10秒 單通道測量下：可到1秒 |
|
空間分辨率 |
最小7.5米（原始信號） |
|
接收裝置 |
|
|
望遠鏡直徑 |
200、250、300和400mm可選 |
|
觀測范圍 |
0.25~3 mrad* |
|
探測裝置 |
|
|
探測器類型 |
配有同步模擬量光子計數和光電倍增器APD探測波長1064nm |
|
瞬時記錄 |
40Mhz時，12位A/D轉換250Mhz快速光子計數探測 |
|
探測通道 |
355nm，532nm，1064nm, 偏振 |
|
|
氣溶膠廓線： 修正后信號范圍從地面上150m ~ 20km （最小時間精度可到10min) |
|
運行環境 |
|
|
設備運行 |
通過PC或遠程以太網控制 |
|
數據存儲 |
具有多種輸出功能的內置數據庫 |
|
軟件 |
包括全部的運行和雷達分析軟件 |
|
運行溫度 |
10~40℃（可擴展，需定制） |
|
供電 |
110/220V，50/60Hz，或12V（定制） |
|
耗電 |
約1.5kW |
|
入口保護 |
可用于連續室外安裝，優于IP56 |
|
可選掃描設備 |
|
|
掃描設備 |
3D半球掃描系統，全自動 (2AP) |
|
點精度 |
>0.1º |
|
角速度 |
高達1.8º/s |
|
IP保護 |
IP65 |
