旋轉遮光帶光譜輻射儀（Rotating Shadowband Spectroradiometer，RSS）擁有高性能的1024像素電荷耦合傳感器（CCD），并配有一個和MFR類似的旋轉遮光帶，能夠實時測量絕大部分太陽光譜范圍內的直接輻射、散射輻射和總輻射值。其光學系統具有良好的熱穩定性和密封性，能夠在長期工作中保持良好的穩定可靠性。
RSS-1024采用光電原理，而非傳統的機械掃描衍射光柵，對1024個像素通道進行同步掃描測量，能夠滿足基準太陽輻射觀測網（Baseline Solar Radiation Network，BSRN）對于大氣濁度測量的要求。RSS-1024能夠覆蓋360nm~1100nm的可見光和近紅外光，而UVRSS-1024則可覆蓋292nm~370nm的UV-B和UV-A。這兩種型號的產品都能夠使用遠程網絡技術來進行遠程監測和數據傳輸、存儲，并能使用YESDAQ分布式數據庫技術來實現全球各地系統的組網測量。
得益于優異的光學設計和天文級品質的CCD，RSS成為一種測量準確、工作穩定的高性能光譜輻射儀。RSS設計簡單，在長期的野外工作中亦可實現。
UVRSS和RSS在電路系統和固件部分是通用的，其主要差別在于光學探測器。UVRSS內部可配備一個可見光濾鏡，當UVRSS在室外使用時，此濾鏡會首先過濾掉可見光部分，從而保證測量工作正常進行；但在一些實驗室應用中，并不需要此裝置。此過濾器為選配產品。
直接太陽輻射能夠用于以下數據計算：
大氣層中氣溶膠、SO2、H2O和O3含量
蘭利回歸校準的復查
光學深度
光譜反照系數和BDRF
工作原理
光線首先經過一個經過優化處理的余弦擴散器，然后進入RSS內部。外部
的遮光帶能夠以一秒為間隔的遮擋擴散器。其最大采樣頻率能達到每30秒一次。
不需校準即可提供直接輻射/散射輻射、直接輻射/總輻射的比率值。

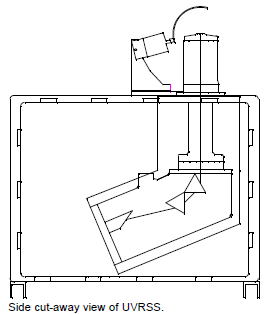

當光線進入擴散器內部后，先后經過光柵（entrance slit）、入射透鏡、雙棱
鏡，光譜最后被攝象機透鏡聚焦到1024×256像素的天文級CCD上。設備內部的反
輻射圖層及光譜儀周圍所預留出來的較大空間使該產品能夠擁有優異的精度和工作穩定性。
CCD的測量工作由一顆嵌入式的16bit CPU負責控制，另一顆CPU負責控制
遮光帶。此外，還有一顆32bit 的CPU用于進行數據校準、數據存儲和網絡服務。
數據傳輸

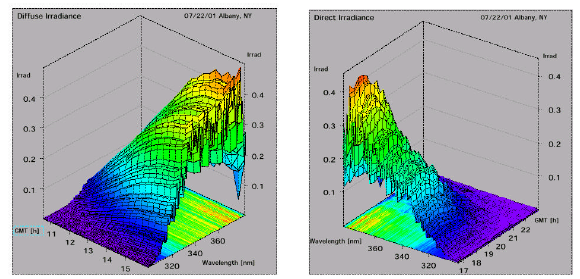

RSS和UVRSS的測量數據能夠實現實時顯示與分析。設備可通過10/100Base T以
太網進行組網與數據傳輸，此外還可以通過PPP V90調制解調器進行連接。當和TSI-880
一同使用時，觀測數據可存儲到YESDAQ中。使用者通過瀏覽器即可快速瀏覽觀測數據。
主要技術參數
|
|
RSS-1024 |
UVRSS-1024 |
|
|
探測器 |
雙棱鏡，1024pix CCD |
雙棱鏡，1024pix CCD |
|
|
光譜精度 |
0.1像素（±0.2nm） |
0.1像素（±0.06nm） |
|
|
可重復性 |
—— |
0.005nm RMS |
|
|
采樣間隔 |
0.75nm |
0.07nm（實際0.3nm） |
|
|
光譜范圍 |
360~1100nm |
288~365nm |
|
|
λ絕對修正 |
5% |
5% |
|
|
余弦修正 |
√ |
√ |
|
|
掃描時間 |
1s |
1s |
|
|
熱穩定性 |
√，50℃時 |
√，50℃時 |
|
|
溫度范圍 |
-50℃~50℃ |
-50℃~50℃ |
|
|
防水設計 |
NEMA-4X |
NEMA-4X |
|
|
供電 |
220VAC，50Hz |
220VAC，50Hz |
|
|
RSS-1024其他參數 |
UVRSS-1024其他參數 |
||
|
有效帶寬 |
0.6nm（360nm時）至4nm（1100nm時） |
光譜分辨率 |
0.3nmFWHM（300nm時） 0.6nm可選 |
|
CCD位寬 |
16bit |
波長校準 |
汞燈 |
|
自然誤差 |
<8%，±70℃ |
自然誤差 |
<5%，±70℃ |
