產品概述

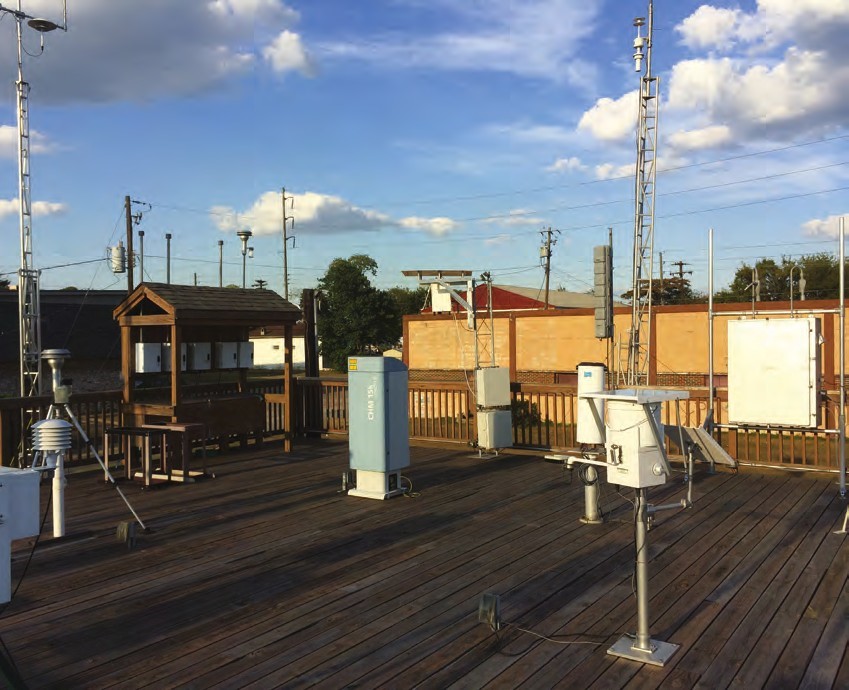

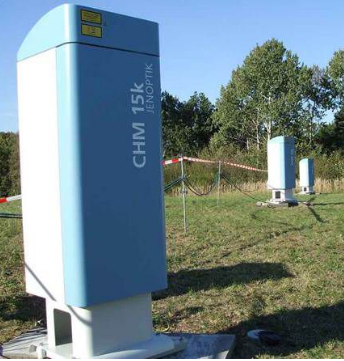

CHM 15K 云霧霾激光雷達是一種簡易的單波長后散射激光雷達，1064納米的窄線寬釔鋁石榴石晶體芯片激光的穩定波長提供了性能卓越的信號，可以可靠地測量云層及氣溶膠，獲取云底高度、穿透深度、混合層高度、垂直能見度等重要物理參數。該設備測量范圍高達15公里，可測量 9個云層和卷云。不論是針對復雜的氣溶膠研究或者是集成到大型觀測網絡中， CHM 15k云霧霾激光雷達對當前大氣研究中的多樣化需求而言都不愧為當前最高技術水平的代表性解決方案。廣泛應用于氣象觀測、機場、環境監測、海洋監測、科學研究等領域。
產品特點
• 高靈敏度的光學器件、長壽命的固態激光器、小波段過濾器以及高敏感度的圖像接收器確保長期連續地采集數據；
• 大功率激光光源，測量距離達15 km (50000 ft)；
• 所采用的脈沖能量和頻率對人眼是安全的，是屬于1M激光等級的產品；
• 采用帶寬僅0.1nm 的激光脈沖，加上對特定波段光的濾鏡，可以抗環境光的干擾。雙鏡頭設計，可以進行鏡頭之間自檢，最大程度消除鏡頭污損的影響；
• 不易受大氣中顆粒物漫反射影響，特別是低層空間的霧、灰塵等，采樣失真率小，精度可達5m；
• 不存在溫度偏移現象；
• 實現對設備控制的圖形界面操作軟件；
• 增強的多云層檢測，易維護的模塊化設計；
• 全天候的穩定運行CHM 15k云霧霾激光雷達可以全年全天候不間斷地運行。設備配備了雙層機殼，觀測窗吹風機，自動加熱系統，可以不受霧、雨、冰凍和過熱•的影響。
技術參數
|
技術參數 |
規格 (長x寬x高) |
500 mm x 500 mm x 1550 mm |
|
重量 |
70 kg (130 kg 含木箱外包裝) |
|
|
工作環境 |
工作溫度 |
-40°C ～ 55°C |
|
工作濕度 |
0% ～100% |
|
|
工作風速 |
55 m/s |
|
|
測量參數 |
測量原理 |
光學 (激光雷達) |
|
光源 |
Nd:YAG固態激光器，波長1064 nm |
|
|
測量目標 |
氣溶膠，云 |
|
|
測量范圍 (CBH) 1 |
5 m～15,000 m (16ft～50000ft) |
|
|
精度2 |
± 5m (±16 ft) |
|
|
分辨率 |
5 m (16 ft) |
|
|
采樣頻率 |
100 MHz |
|
|
NetCDF 原始數據 分辨率 |
5 m, 10 m or 15m |
|
|
測量時間 |
2 s ... 600 s (可調) |
|
|
測量的云層數量 |
-CBH1, 預設值: 3層,最大9層 -云層穿透深度 -云量及天空情況指數 -垂直能見度(VOR) -氣溶膠層高度 -氣溶膠后散射廓線 |
|
|
數據輸出及配置設備的接口和軟件 |
標準接口 |
RS485, LAN |
|
可選接口 |
VDSL, Modem |
|
|
通訊 |
LAN口：Web界面 串口：DataClient軟件或標準的終端軟件 |
|
|
可選軟件 |
將測量到的數據進行可視化的 Viewer軟件 |
|
|
電氣參數 |
電源 |
標準: 230 VAC, ±10% 可選 110 VAC, ± 10% |
|
功耗 |
250 W (標準) 800 W (最大加熱模式) |
|
|
UPS (可選) |
內置ups, > 1 小時 |
|
|
操作安全 |
環境要求 |
ISO 10109-11 |
|
激光等級 |
1M級 （ IEC 60825-1:2007） |
|
|
防護等級 |
IP65 |
|
|
EMC |
Class B, DIN EN 61326-1 |
|
|
電氣安全 |
DIN EN 61010-1 |
|
|
證書 |
CE |
