產品概述

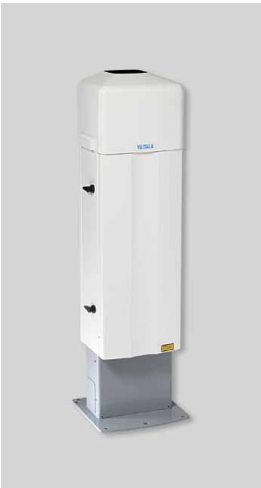

維薩拉CL31云高儀是一種結構緊湊、重量輕巧的儀器，可以測量云底高度和 垂 直能 見 度，可同時監測三個云層。該云高儀采用了脈沖二極管激光LIDAR（激光探測和測距）技術，是適用于航空和氣象應用的理想測量儀器。測量從地平面開始CL31所采用的增強型單鏡頭技術確保了它從絕對零高度測量起即具有杰出的性能。這得益于它在整個量程中所獲得的強大而穩定的信號。單鏡頭技術在降水、低云和地面光線昏暗的情況下依然能提供無與倫比的穩定性，而這些是航空安全領域最常遇到的天氣現象。
快速測量
快速測量有助于探測厚云層底下的薄云層。CL31提供全后向散射廓線,可實現數據的可視化和便于研究。CL31的波束可以進行垂直指向和傾斜指向。傾斜指向結合新式光學設計，通過提高防護罩的保護能力，使該產品在降水期間也具有良好的性能。在測量單元方面，一個傾角傳感器可以自動將所測得的云團距離糾正為垂直云底高度。豐富的自我診斷程序CL31是完全自動化的儀器。除云高數據外，它還可以根據復雜的自我診斷程序提供包括設備狀態的信息。當出現故障時，診斷程序可以幫助用戶確認出現故障的模塊。CL31的實用化模塊設計和快易檢修門確保了它能夠快速進入工作狀態，并獲得大量的數據。易于安裝和維護。C L 31很易于安裝。它具有一個防輻射罩，可以保護該設備在雨天不受影響，并抵御在極端情況下受到溫度過熱或過冷的影響。帶有加熱器的自動吹窗器可以保持窗戶的干燥和清潔,從而提高了設備的性能。在寒冷狀態下，加熱裝置可以防止窗戶結霜。
技術參數
性能
量程：0 ... 25,000 ft.(7.6 km)
報告周期：程控可調,2-120秒
報告精度：5 m/10 ft.,單位可選
針對硬目標的測距精度：超過±1 %或±5 m
激光：InGaAs diode,910 mm
肉眼安全：Class 1M IEC/EN60825-1
環境參數
環境溫度：-40 ... +60 °C (-40 ... +140 °F)
環境濕度：0 ... 100 %RH
風速：55 m/s
防護等級：IP65
震動：Lloyds Register / IEC60068-2-6；5 ... 13.2 Hz ±1.0 mm；13.2 ... 100 Hz ± 0.79 mm
EMC： IEC/EN 61326
電氣安全：IEC/EN 60950
電氣性能
功率：( * 100/115/230 VAC ±10 %,50 ... 60 Hz最大310 W,包括加熱
界面：數據 RS232 / RS485 / Modem；維護 RS232；波特率RS232 / RS485 300 ... 57,600
modem V.21, V.22, V.22bis 300 ... 2400
備用電池：內置,2 Ah
配件
Termbox-1200電纜接線箱，帶瞬時保護
PC維護線QMZ101
減震安裝臺CT35022，適用于船上安裝
調制解調器DMX501
用于無線調制解調器天線的機械連接件CLRADIOKIT
用于云高儀的圖形用戶界面CL-VIEW
防鳥設備CL31BIRDKIT
請在訂購時指明電源和可選配件
數據信息
云數（最多3層）和狀態信息
云數、狀態和后向散射廓線
云數和內部監測數據
CT12K, CT25K, LD-25/40仿真
云量計算（可選）
機械性能
尺寸
整體 1190 x 335 x 324 mm
測試單元 620 x 235 x 200 mm
重量
總重 32 kg
測試單元 13 kg
傾斜位置 垂直或傾斜12°
自動吹窗器/加熱器
防輻射罩和底座
通過檢修門檢修
光學過濾器，防止陽光直接照射
