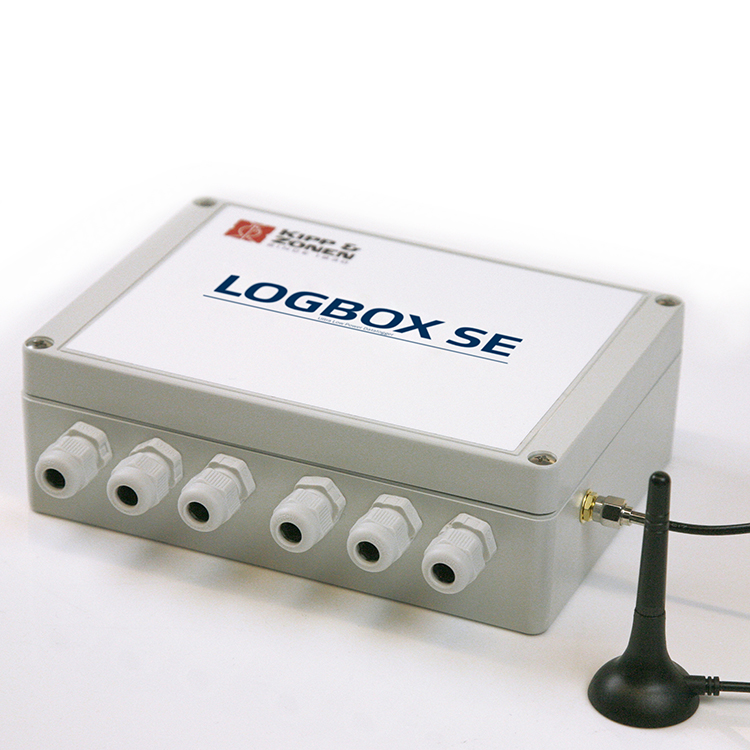

關于KIPP&ZONEN LOGBOX SE低功耗數據記錄儀
某些應用程序只需從一個傳感器或少數幾個功耗低的儀器收集測量數據。例如，在沒有電力基礎設施的偏遠地區進行長期測量。在這種情況下，擁有多個輸入通道或一個復雜的數據采集系統是不必要的，甚至是不可取的。
LOGBOX-SE 數據記錄儀集成了一個低功耗的數據采集系 統，具有很高的測量精度和一個GSM 調制解調器在一個緊湊的防護外殼。LOGBOX-SE 是理想的無人值守操作，即使沒有電力供應。數據記錄儀在 6 節 AA 型電池或外部電源 (如電池或太陽能電池板和電池)上可持續運行2個月以上。LOGBOX-SE 提供了一個 512MB 的 SD 存儲卡，用于一年以 上的數據存儲。它的外殼是全天候的，IP 等級為 65，并提供了一個可調節的安裝支架，便于安裝在大多數水平表面 或氣象天線桿。小型 GSM 天線是磁性的，可以粘在多數物體表面。
LOGBOX-SE 提供了界面友好的 Windows™ 軟件，配置快速、簡單。所有的傳感器都可以通過選擇所需輸入范圍并根據計算結果轉換成正確的采樣數據來編程。例如，LOGBOX-SE 以高精度記錄了 CNR 4 等完整四分量網絡輻射計的數據，包括溫度。
LOGBOX-SE 可以接受來自我們所有太陽總輻射表的輸入，包括使用 RS-485 的智能版本。
注意：智能傳感器不能由 LOGBOX-SE 內部電池供電，需要外接的電源供電。
產品參數
24 位差分輸入：4 x ±19 ~±2500 mV 可選
12 位單端輸入：2 x 0 ~2500 mV
2 x 0 ~3000 mV
數字輸入：4 個端口，頻率或計數器
最大值 1500 赫茲
3 x 3 V 電平
1 x 0.5 V 電平用于 CSD3
最高 1 萬個熱敏電阻的數量：4 x 在單端輸入上使用 2 線
最高 Pt-100 熱敏電阻的數量：1 x 在 2 個差分輸入上使用 4 線
RS-485 輸入：1 個物理輸入，最大支持接入 8 個并行 SMP，SHP，SGR 和 SUV 的傳感器
輸入或偏移最大差分：0.5 V
差分誤差：0.05 %
單端誤差：0.1 %
存儲：SD 卡（512 MB）
測量間隔：從 1 到 3600 秒
記錄期：平均 1 到 3600 秒，可選的是 Min，Max 和 StdDev
轉換為工程單位：最多使用 16 個不同的可編程三階多項式
通訊：RS-232，USB，帶外置天線的 GSM / GPRS 四頻段調制解調器，將記錄的數據以 1 至 24 小時的可選間隔發送到指定的電子郵件地址或 FTP 服務器。
內部電源：6 x AA 電源
電源連接（PWR）：4 ~ 24 VDC
太陽能連接（SOLAR）：12 至 20 V 太陽能電池板
電池電源連接（BATT）：12 V 鉛酸蓄電池
充電器連接（CHARGER）：鉛酸電池 6 至 13 V
電池電量耗盡（BATOUT）：12V -750mA
溫度范圍：-40 ~ 60℃
外型尺寸：170 x 145 x 50 mm
保護：IP65
安裝：ø 45 mm 桿架
RTC 精度（無同步）：10 ppm
時間同步：啟用 GSM 后，每天聯網一次
GSM 調制解調器：Cinterion MC75i
調制解調器帶：2G GPRS、四頻 850、900、1800 和 1900 MHz
