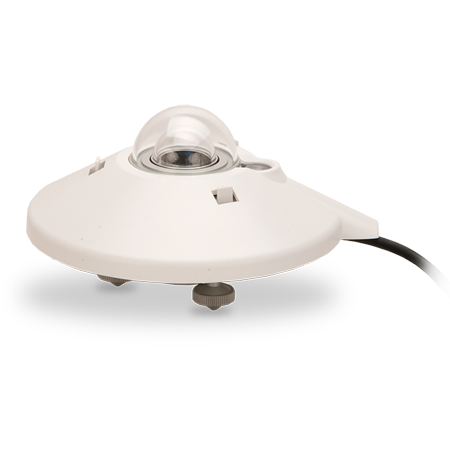

CMP系列短波輻射傳感器包括CMP3、CMP6、CMP11、CMP21、CMP22共五種型號，能夠滿足從日常一般應用到專業級科學研究的需要。
CMP3是CMP系列的“入門級”產品，它體積小巧、重量輕、安裝簡便，優質的4mm保護罩和全密封設計使其內部的熱電偶能夠避免外部環境的影響，并且能夠在水下正常工作。CMP6與CMP3類似，但擁有更高的熱容和雙層保護罩。CMP11則擁有質量更高的玻璃罩以及重新設計的具備溫度補償?shù)奶綔y(cè)器，具備更快的相應速度、更高的精度，能滿足更高級別應用到要求。CMP21與CMP11類似，但擁有經過優化的獨立的溫度補償器，是用于符合世界氣象組織（WMO）標準的本底輻射觀測網（Baseline Surface Radiation Network，BSRN）的高精度短波輻射傳感器。CMP22則在CMP21的基礎上換裝最高質量的石英保護罩，具備更大的光譜量程和更高的精度、穩定性，其性能已優于WMO的“次基準（Secondary Standard）”級標準，可用于標定其他低等級的短波輻射傳感器，是目前Kipp&Zonen乃至世界范圍內最優秀的短波輻射傳感器。
主要技術參數
|
|
CMP3 |
CMP6 |
CMP11 |
CMP21 |
CMP22 |
|
ISO標準等級 |
2級（Second Class） |
1級 （First Class） |
次基準（Secondary Standard） |
||
|
光譜波長（50%點） |
300~2800nm |
285~2800nm |
285~2800nm |
285~2800nm |
200~3600nm |
|
熱輻射偏移（200W/m²） |
<15W/m² |
<12W/m² |
<7W/m² |
<7W/m² |
<3W/m² |
|
溫度偏移（5K/h） |
<5W/m² |
<4W/m² |
<2W/m² |
<2W/m² |
<1W/m² |
|
方向誤差 （在80º，1000W/m2時） |
<20W/m² |
<20W/m² |
<10W/m² |
<10W/m² |
<5W/m² |
|
溫度響應 |
<5% （-10℃~40℃） |
<4% （-10℃~40℃） |
<1% （-10℃~40℃） |
<1% （-20℃~50℃） |
±0.5% （-20℃~50℃） |
|
非穩定性（年變化） |
<1% |
<1% |
<0.5% |
||
|
非線形誤差（100~1000W/m2） |
<1.5% |
<1% |
<0.2% |
||
|
傾斜誤差（0~90°,1000W/m2） |
<3% |
<1% |
<0.2% |
||
|
<0.2° |
<0.1° |
<0.1° |
|||
|
響應時間（63%） |
<6s |
<1.7s |
|||
|
響應時間（95%） |
<18s |
<5s |
|||
|
最大輻射強度 |
2000W/m² |
4000W/m² |
|||
|
靈敏度 |
5~20μV/W/m² |
7~14μV/W/m² |
|||
|
阻抗 |
20~200? |
10~100? |
|||
|
信號輸出（0~1500W/m2） |
0~30mV |
0~20mV |
|||
|
光譜選擇性（350~1500nm） |
<3% |
||||
|
視角 |
180° |
||||
|
工作環境 |
-40℃~80℃，0~100%RH |
||||
|
防護等級 |
IP67 |
||||
|
應用領域 |
氣象站日常測量、現場測試 |
高精度水文網測量、溫室氣候監測等 |
氣象網絡、 熱量監測、材料測試等 |
氣象網絡、極端惡劣環境下的測量 |
要求高精度高可靠性的科學研究 |
|
CMP21和CMP22可選擇標準的10k熱敏電阻或PT-100作為其內部的溫度傳感器。 |
|||||
