測量原理

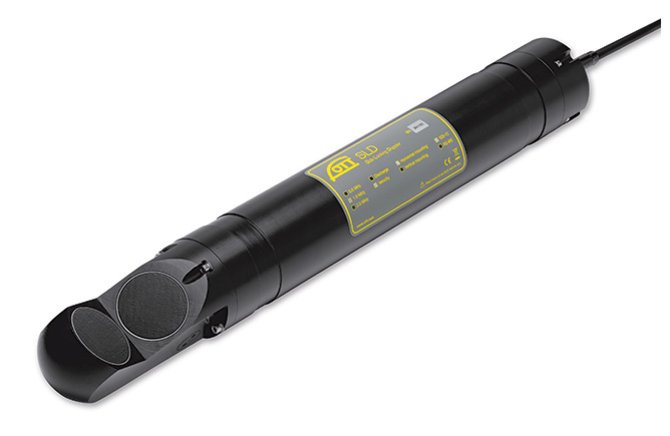

OTT SLD采用超聲波多普勒原理測量流速。儀器沿水平方向發射兩束超聲波，超聲波遇到水中的顆粒物會發生反射，反射波的頻率與原始聲波頻率之間存在一定的偏移，該偏移的大小與聲源和顆粒物之間的相對速度有關，從而，可求得反射顆粒的運動速度，再將大量顆粒物的運動速度合并計算為水流流速。兩束超聲波分別朝向斷面的上游和下游成 67.5 度， 利用速度的合成原理，得到平行于流向主方向的 x 方向流速和垂直于流動主方向的 y 方向流速。
水位測量
OTT SLD內置超聲波傳感器用于測量水位，儀器自帶一個豎直向上的超聲波探頭，利用超聲波發射和接收的時間差計算水面所在的高度。同時，儀器內置壓力傳感器用于深度校核。只有當超聲波探頭測量的水位與壓力探頭測得的水位差值在一定范圍內時，該水位測量才有效。
產品參數
流速
測量原理：使用兩束水平超聲波通過多普勒原理進行測量
量程：± 10 m/s
精度：讀數的 1% 或 ± 0. 5 cm/s
分辨率：1mm/s
測量平均時間：1s…3600s
超聲波頻率：600 KHz、1 MHz、2 MHz
超聲波擴散角：2.4 度（600KHz）、2.4 度（1MHZ）、2.1 度（2MHz）
超聲波傳輸范圍：典型 80m（600KHz）、25m（1MHZ）、10m（2MHz）
盲區：30m（600KHz）、15m（1MHZ）、8m（2MHz）
最大測量單元大小：10m（600KHz）、4m（1MHZ）、2m（2MHz）
測量單元數目：9 個
水平超聲波夾角：135 度
水位
超聲波水位量程：0.15 - 10 m
精度：±3 mm
分辨率：1mm/s
測量平均時間：1s…3600s
設備最小水深要求：0.15m
環境
操作溫度：-5…+35℃
存儲溫度：-20 …70℃
防護等級：IP68
尺寸及其它
長度：45 – 52.2 cm （與波束頻率有關）
直徑：7.5 cm（圓柱體）
供電：12 – 16 V DC
平均功耗：50 – 500 mW （受測量周期影響）
接口：RS232、RS485 或 SDI12
內存：9M
安裝方式：水平或垂直
應用范圍
OTT SLD 適用于小型和中型天然河流、人工渠道等流量的在線監測
可與電源、數據記錄儀、通訊模塊相結合作為小型流量在線監測站
安裝位置要求：長而直的河道，水深與河寬比約為1:10， 河床、河岸無突變，無回流
技術特點
可用于河流或明渠在線測流
特別對于高泥沙含量和洪水情況進行了優化
高精度的流量測量
讀數穩定可靠
指標流速法計算流量
同時測量 x 和 y 方向流速，可計算流向
超聲波水位測量技術，高精度的水位測量
集成溫度探頭，用于水溫監測及聲速補償
集成前傾及側傾傳感器，方便安裝調整
尺寸小，易安裝，且對流動影響小
智能障礙物識別功能
隨機軟件提供全方位的 QA/QC 及安裝質量檢驗，避免安裝出現問題
自帶律定軟件，可通過水力模型、流速分布及已知流量三種方式進行律定
RS485、SDI12 通訊接口，支持遠距離數據傳輸
