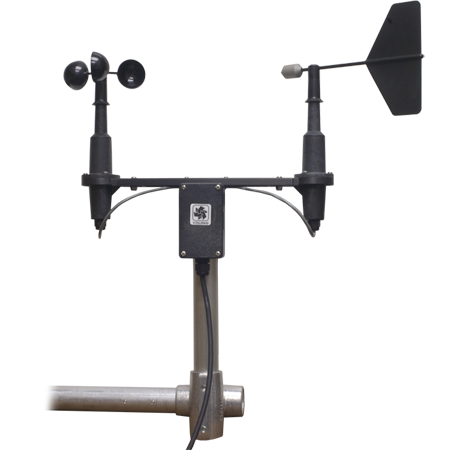

YOUNG 03002型風速風向傳感器可以測量水平的風速風向。傳感器采用三杯式風速計測量風速，轉動的風杯產生一個交流正弦波，該正弦波和風速的大小有一定比例。風向通過一個電位計來測量，電位計的輸出信號為模擬電壓，電壓的大小和風向的方位角成比例。傳感器的結構中使用了帶有不銹鋼和陽極氧化鋁零件的抗紫外線塑料。風速計和風向標均采用精密不銹鋼滾珠軸承。
訂購型號
l 風速風向傳感器 03002
l 風速風向傳感器：0-1V電壓信號輸出 03002V
l 風速風向傳感器：4-20mA輸出 03002L
主要技術參數
· 風速測量范圍：0—50m/s
· 風向測量范圍：360°，機械；352°，電子
· 風速精度：±0.5m/s或讀數的1%
· 風向精度：±5°
· 風速啟動風速：1.1m/s
· 風向啟動風速：1.3m/s@10°位移
· 風速距離常數（63%恢復）：2.3米
· 風向延遲距離（50%恢復）：0.5米
· 阻尼比：0.2
· 自然阻尼波長：4.9米
· 非自然阻尼波長：4.4米
· 信號輸出：
· 風速，交流脈沖，每轉1脈沖，1800rpm（30Hz）=22.8m/s
· 風向，來自導電塑料電位計的直流電壓− 電阻10KΩ，線性度0.25%，預期壽命− 5000萬轉
· 供電：電位計激發，最大15VDC
· 尺寸：32cm高，橫臂長度28cm
· 安裝：34mm直徑管
· 重量：0.6kg
· 工作溫度范圍：-50—50℃
· 電源：8—24VDC（03002V和03002L型）
