產品概述

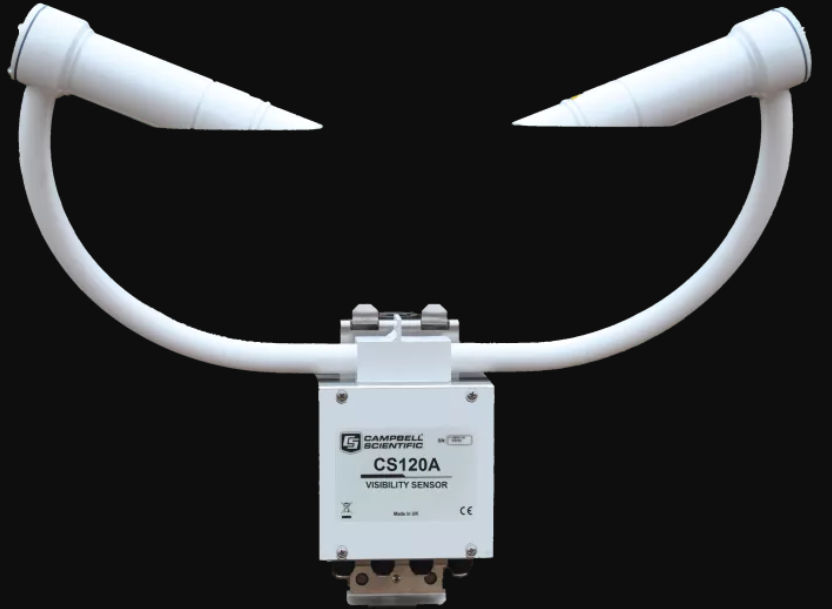

CS120A與CS125作為紅外前散射能見度與當前天氣傳感器，即可單獨使用，也可配合自動氣象站使用。二者均采用行業盛行的前向散射系統進行能見度測量，42°散射角可在霧雪天氣條件下對 MOR（大氣可觀測距離）進行精確觀測

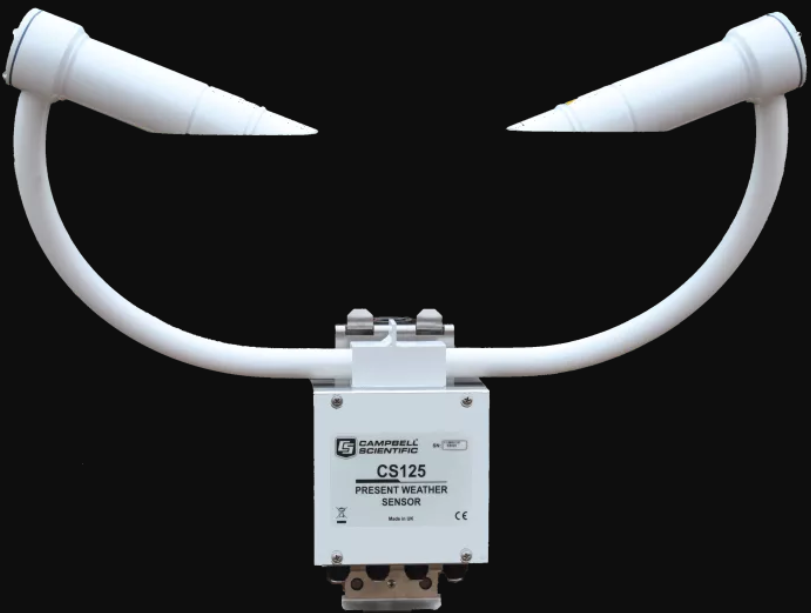

CS125可通過散射特性與沉降速度有效分辨沉降顆粒的類型，結合溫度測量從而實現天氣類型的有效判讀。其下指向光學鏡頭降低了光學系統污染以及雪水堆積造成的潛在隱患2 有效屏蔽了亂流風或熱流對樣品采集的影響。
CS125 還能夠記錄觀測準確可靠的當前天氣參數，甚至包括降水強度、累積降水等氣象數據。傳感器均采用連續高速采樣，有效降低了混合天氣條件以及雨、雹等非連續信號天氣條件下的觀測誤差，同時也確保了在相對穩定的霧、薄霧條件下讀值穩定而可靠。兩類傳感器對來自可見光和紅外光的抗干擾性均很強，往往這些可見光和紅外光常用作風機上的障礙物標識。
根據需要，傳感器也可設置成低頻采樣以降低功耗。傳感器標配有鏡頭低功耗防結露加熱器以及防結冰加熱器（功耗略高）。自加熱控制可確保傳感器全天候工作，為了降低功耗也可關閉該功能。傳感器可連續監測自身工作狀態并報告故障以及鏡頭污染情況。同時還提供有兩種用戶可配置的告警輸出。
CS125 可匹配一個 CS215 溫度和相對濕度傳感器，協助傳感器有效分辨沉降物類型，并實時傳送相對濕度信息。CS120A 和 CS125 均符合 ICAO 和 CAA 規范，滿足且優于所有的建議以及指標（包括：ICAO9837，ICAO Annex 3，CAP437，CAP670 以及 CAP746）。該傳感器已經通過 Deutscher Wetterdienst（德國氣象協會）驗證，授權應用于 506/04（飛機障礙物識別的通用法規）規定的風機障礙燈系統的控制。
應用領域
• 道路氣象
• 機場能見度與跑道視程
• 自動氣象站
• 風力發電
優勢特點
• 高性能能見度與當前天氣傳感器，且價格經濟實惠
• 采用行業盛行的 42°散射角對所有沉降類型可確保具有
• 良好的 MOR 觀測
• 配備防結露以及鏡頭加熱器，可全天候工作
• CS125 可記錄觀測當前天氣以及累積降水信息
• RS232/RS485 以及邏輯電平告警輸出
• 校準可選套件使校準工作簡便易行
• 可野外校準
• 低功耗 — 適于遠程應用
• 故障 / 鏡頭污染自動探測
• 采樣區不受設備安裝以及電氣機箱的影響
工作參數
能見度
最大能見度觀測：75 公里（約 47 英里）
最小能見度觀測：5 米（16.4 英尺）
精度：＜ 600 米 ±8%
600 – 10,000 米 ±10%
10,000 – 15,000 米 ±15%
15,000 – 75,000 米 ±20%
分辨率：1 米
工作溫度：-25 ～ +60℃
擴展工作溫度：-40 ～ +70℃（可選）
工作濕度：0 … 100%
風速：最大 60 米 / 秒
傳感器密封等級：IP66
傳感器加熱頭閾值： < 35℃ ( 加熱器開啟
> 40℃ ( 加熱器關閉 )
< 5℃ ( 加熱器罩開啟 )
> 15℃ ( 加熱器罩關閉 )
僅 CS125 具備
當前天氣：根據 WMO 代碼表 4680 輸出 56 種 SYNOP
當前天氣代碼，與 WMO 代碼表 4678 相關的 METAR
代碼以及 NWS 代碼。
累積降水觀測范圍：0-999.9 mm
累積降水觀測精度：20%
累積降水觀測分辨率：0.1 mm
降水強度觀測范圍：0-999.9 mm
降水強度觀測精度：20%
降水強度觀測分辨率：0.1 mm
當前天氣檢測閥值：0.05 mm/h
結構參數
傳感器重量：約 3 公斤（取決安裝系統）
傳感器尺寸（包括安裝件）：
H 540mm×W640mm×D246mm
安裝：不銹鋼 V 型拴夾桿（直徑 32mm ～ 52.5mm）
光學安裝桿，適于將采樣區置于 WMO 推薦的 1.5 米的位置
脆性桅桿，滿足 ICAO 的推薦標準（一般將采樣區置于 2.5 米處位置）
電氣參數
供電電壓：7-30VDC（裝配 CS215 情況下，CS125 供電為7-28VDC）
鏡頭加熱器供電電壓：24VD 或 24VAC
鏡頭加熱器功率：2×30 Watts，共計 60Watts
防結露加熱器功率：2×0.6 Watts，共計 1.4Watts
全系統功率：＜ 3 Watts（連續采樣，包括防結露加熱器開啟）
可選電池備份供電
為特殊需求可提供相應接頭而非引線
低壓斷電設置可防止電池損壞
接口參數
串行接口：RS232 或 RS485
串行數據速率：1200 – 115,200 bps（默認速率：38,400bps）
告警輸出：2×0 – 5V 輸出，32mA（最大）
光學參數
發射光頻率：850nm
鏡頭防污染探測電路以 1 秒間隔對發射器和探測器鏡頭污染/ 堆積情況進行檢測。傳感器可配置校準級別為低以對應輕
微正常的視窗污染情況。
光源穩定性控制可確保在溫差變化較大以及傳感器老化情況下光學系統的穩定工作，以 1 秒間隔進行糾偏。
附件
CS125 配備的 CS215 溫濕度傳感器以及 RAD10 防輻射罩
高精 CS120A/CS125 校準設備，可在寬溫環境下工作
WMO 標準光學桅桿
航空專用 ICAO 標準脆性桅桿
維修線纜
以太網轉換器以及調制解調器
