MTP-5溫度廓線儀是采用遙感測量技術對從地面到600/1000m(H/HE)高度的空氣溫度進行測量。這種地基系統通常用于大氣污染監測、大氣穩定度和氣候學研究。MTP-5是一種完全被動微波輻射儀，這種技術有許多優點，主要是測量范圍增加，可以覆蓋霧、雪和雨，無輻射，結構緊湊，性能穩定，運行過程中自動校準，維護成本低。
MTP-5上應用的確定溫度廓線的技術是基于氧分子吸收中心波段，在5mm波長左右的大氣熱輻射的測量。該技術也可稱為微波遙感。測量所涉及的大氣的最低600m或1000m 高度，通常叫做行星邊界層（PBL）。大氣是一個非常弱的輻射源，因此測量需要非常靈敏的接受器。一個獨特的輻射儀和特殊設計的天線，形成了接收器，這一接收器是MTP-5的核心。在接收器測量的中心頻率輻射層的有效厚度約為300-400m。在不同高度角的被測溫度明晰（0°~90°）通過計算可以追溯PABL 的溫度廓線。

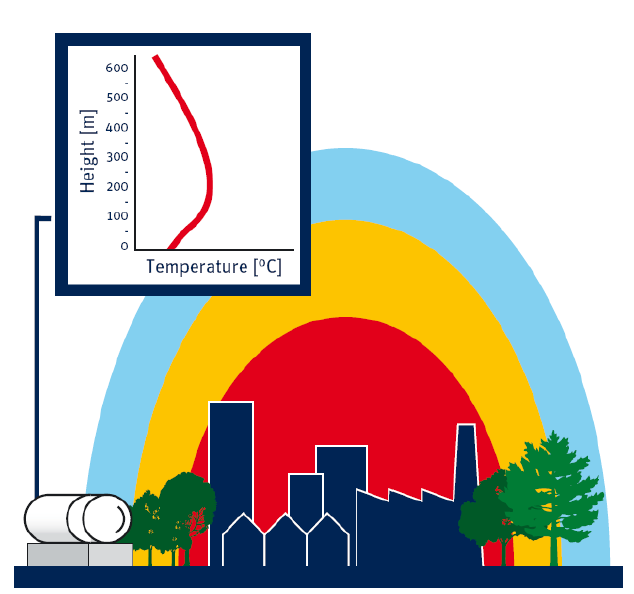

對溫度廓線的確定是基于同一方位上不同天頂角的熱輻射測量。用一個大氣溫度傳感器作參照。全功能軟件完成儀器控制和數據收集、存儲、顯示和數據的質量保證。輸出的圖形反映了一個典型的逆溫層的形成過程。
MTP-5反應迅速，可以對大氣逆溫的發展和轉變在時間段上進行監測。MTP5可快速簡便的安裝也易于運到不同的地點。一個主要的應用是監測空氣污染。它提供了一種簡單、快速和經濟的預測、發布公眾信息時的手段。也可在事故性或突發性的氣體排放時，協助預測氣體的擴散。一般情況下，2至3臺MTP5即可組成一個小型觀測網絡。其中一個置于城市的中心，其余的則放置在大氣狀態開始變化的地區。MTP5的數據有利于制定工廠污染物排放的時間表和預測事故性或非預定性的氣體排放。
MTP-5包括溫度廓線儀主機、常規溫度傳感器、PC電腦、MTP-5軟件、供電單元。
特點
基于微波技術的溫度廓線儀
全天候工作、性能可靠、快速響應
空氣污染和氣候學研究的理想儀器
具有自標定功能
受環境影響小
運行成本低
被動測量
應用領域
污染空氣監測
城市熱島效應評估
機場大氣穩定度監測
大霧預警
氣象的地域性或中尺度預報
核電站和石化設備中的緊急事故處理監測
用于能量平衡研究
研究無線電波和激光束的傳播
大氣化學領域的研究
MTP-5是一系列產品，有-H、-HE、-P三種不同型號，滿足不同的應用需求。
MTP5-H是該系列中最早的一款產品，可以在任何天氣狀態下測量0~600m高度的溫度廓線，它結構緊湊，可在12VDC（包含一個AC/DC供電轉換單元）下工作。旋轉的掃描系統由具有良好
微波穿透性的特氟龍防水保護罩保護，而且在自標定過程中可對灰塵產生的影響進行補償修正，同時自標定系統還配有一個高精度溫度傳感器。是城市環境和機場應用的理想儀器
MTP5-HE主要用于位于山谷或靠近高山的城市或工業地區，這些區域的逆溫層可達到1000m。為了能夠準確測量0~1000m高度，MTP5-HE采用了更靈敏和窄帶寬設計的微波輻射計，以便于“看到”更遠的大氣范圍，但這也導致該型號的高度分辨率和溫度精度要稍遜于MTP5-H，而且在大雨或濃霧的天氣狀態下精度會更低。
MTP5-P（極地型）使用了與MTP5-H相同的微波輻射計和電子元件，不過，它的設計更好地改善了高度分辨率，在靠近地面的100m范圍內，高度分辨率可提高為10m，這對在雪地和冰面上的測量上非常重要的，因為在這些地區，高度每增加一些，溫度梯度的變化是非常急劇的，類似的效應也發生在沙漠地區。
主要技術參數
|
主要參數 |
MTP-5H |
MTP-5HE |
|
高度量程 |
0~600m |
0~1000m |
|
分辨率 |
50~100m |
0~100m, 分辨率50m 100-400m，分辨率70m 400-600m，分辨率80m 600-1000m，分辨率120m |
|
測量時間 |
120秒 |
|
|
絕熱精度 |
±0.2℃ |
0~500m, 0.3℃ 500-1000m, 0.4℃ |
|
逆溫精度 |
±0.5℃ |
0~500m, 0.8℃ 500-1000m, 1.2℃ |
|
接收器靈敏度 |
0.04℃ |
0.1℃ |
|
掃描器 |
旋轉式特氟龍保護罩，拋物面天線和輻射計固定于底座之上。 |
|
|
掃描視角 |
0~90º |
|
|
視場圓錐角 |
3º |
|
|
測量角通道數 |
11個 |
|
|
工作溫度 |
-40~40℃ |
|
|
數據接口 |
RS-232 |
|
|
供電 |
220VAC，1A，50~60GHz (可選110VAC) |
|
|
功耗 |
<120W（平均60W） |
|
|
自標定/校準 |
測量前自動校準 |
|
|
尺寸 |
長59cm，直徑25cm |
|
|
重量 |
20kg |
|
