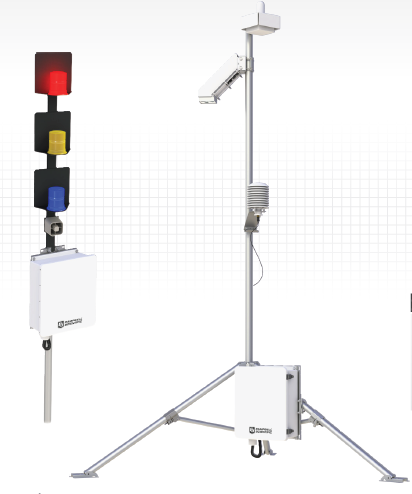

LW110雷電預警系統由CS110可結合CR1000數據采集系統組成，用于連續監測特定地點的電場，并在發生雷電前啟動報警。由于報警信號是基于電場的測量，而不是監測雷擊，所以該系統可以監測雷電的潛在威脅，可以提前采取保護。通過監測所在位置的電場值，可以避免在做緊急決策時的不確定性，比如在雷電發生前尋找遮避處，判斷什么時候雷電危險已解除等。
Campbell CS110電場儀可以測量大氣電場在地表處的垂直分布。應用于區域電場研究、雷電危害評估、風暴監測等領域。與傳統的旋轉葉片式電場儀相比，CS110采用新型的往復式百葉片，葉片通過一根柔性不銹鋼線纜接地保護。
CS110的百葉式結構在關閉狀態下提供的零電場參照，使它能夠獲得更少的低頻誤差。還包含一個測量和補償充電放大器上的絕緣體泄漏電流的回路，可減少絕緣弄臟后導電引起測量誤差。
電場儀的測量數值與特定地點的現場標定以及與此相關的電場增加或衰減相關。在考察其測量性能時，要參照現場的具體設置。出廠設置是采用1米高的六邊平臺校準平臺，相當于安裝在戶外地表測量也朝上時的環境電場。一般采用一定高度的反轉安裝方式。電場場度的增加和儀器在地面的高度有關。
特點
可做雷前前的預警
可提供雷電危險解除信息
探測半徑可達7英里(11km)
有可視和有聲報警
安裝通訊系統后，也可用PC、網絡和郵件報警
可選配SG000雷擊檢測器，能檢測半徑32km范圍的雷電，實現對雷電威脅的測量和分析
選配氣象傳感器，實現氣象監測和數據讀取
結構堅固耐用, 維護少
耗電少
可選配置
CS110電場監測儀與Strike Guard®閃電預警系統（SG000）整合為閃電監
測預警系統，二者協同工作，充分發揮各自優勢，從而實現 1+1>2的使用效
果。該系統能夠為用戶提供連續的電場監測和全面的閃電預警服務。監測數
據能夠實現遠距離傳輸，利用RTMC軟件還可以對監測數據 進行分析處理。
CS110 內置CR1000數據采集器，可為系統提供測量控制、網絡傳輸支持
等服務，配置氣象傳感器，外接風速風向、溫度濕度、太陽輻射、降水等多
種類型的測量設備。可以把CS110電場監測系統擴展為一個包括大氣電場測
量在內的自動氣象站。
主要技術參數
|
|
出廠標定參數（1m平臺配置) |
標準應用參數（2m三角支架配置） |
|
精度 |
±1%讀數 + 60 V m-1 沖減 |
±5%讀數 + 8 V m-1 沖減 |
|
量程 |
± (0 ～ 21,000) V m-1 ±(21,000 ～ 212,000) V m-1 |
± (0 ～ 2,200) V m-1 ± (2,200 ～ 22,300) V m-1 |
|
分辨率 |
3 V m-1 30 V m-1 |
0.32 V m-1 3.2 V m-1 |
|
靈敏度 |
12 μV/V m-1 118 μV/V m-1 |
1.2 μV/V m-1 13 μV/V m-1 |
|
噪音 |
4.0 V m-1 RMS 18.0 V m-1 RMS |
0.42 V m-1 RMS 1.9 V m-1 RMS |
|
安裝方式 |
標準安裝為2米三角架安裝 |
|
|
現場矯正 |
有適合于不同安裝方式的矯正系數 |
|
|
取樣速度 |
標準速度為10秒一次，到達臨界值后，加快為1秒一次，直到電場值恢復正常后再下降到標準速度。最快可到每秒5次取樣。 |
|
|
電源 |
11-16VDC, 電流峰值為750mA, 根據取樣速度而不同 |
|
|
通訊 |
1個RS-232接口；1個CS I/O接口 數字接口(3個，用于報警控制） SDI-12通訊或異步通訊 |
|
|
波特率 |
300 ～ 115,200 bps, 可選 |
|
|
閃電保護 |
所有對外接口采用多級瞬時保護 |
|
|
工作溫度 |
-25° ～ 50°C； 可擴展至-40° ～ +85°C |
|
