International Met Systems公司的iMet探空系統由接收器/天線和輕便的無線電探空儀組成。我們采用iMet-1探空儀,接收天線可以有多種選擇。系統具較高的靈活性,移動方便,也可固定安裝。簡便和無可拆除部件,并具有較高可靠性。
探空儀
InterMet公司有iMet-1和iMet-2兩種探空儀,可采用兩種專用工作頻段,403 MHz
和1680MHz(氣象行業頻段)。403MHz的系統使用了相對簡便的全向天線,與帶
GPS接收器的探空儀配合使用。
特點
有四種型號供選擇:
1680MHz RDF
1680MHz GPS
403 MHz GPS
403MHz Ozone
集成先進的氣象傳感器,以測量高空氣象參數
操作簡便,放飛前無需重新校準
結構緊湊、輕便
12通道C/A編碼GPS
接收器

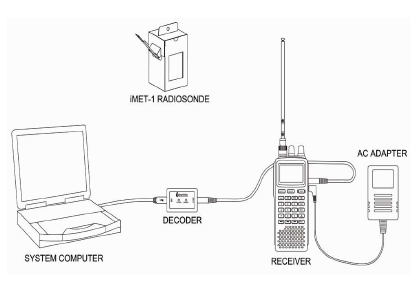

iMet-3150便攜式超高頻接收器, 可實現40km的垂直/水平探測范圍。它
包括一個內置全方位超高頻天線(天線射程可選擇),結合iMet-1 探空儀
探測高空氣象數據,操作系統采用了基于Microsoft Windows系統或網絡
的iMetOS氣象操作系統。
特點
體積小巧,使用方便、高性價比
邊界層和低空研究應用的理想選擇
垂直/水平探測范圍可達40km
可連接筆記本電腦或掌上電腦
可選配天線,以獲得更大的測量范圍
對于科研應用,iMetOS-R軟件可開放源代碼
與iMet-1探空儀兼容

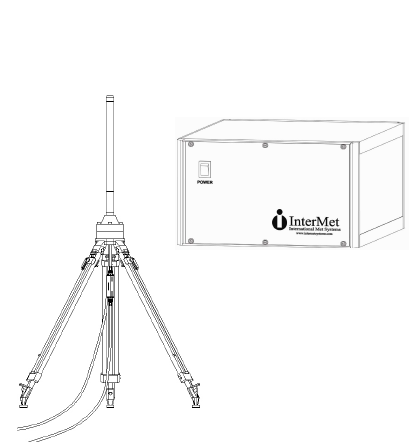

iMet-3200高性能GPS高空探測接收器,一流的氣象探測性能,采用403MHz 頻率。
特點
新型氣象探測技術
全天侯應用
數字式設計
WMO、STANAG、NWS報告格式
與iMet-2探空儀兼容
其他可選接收器

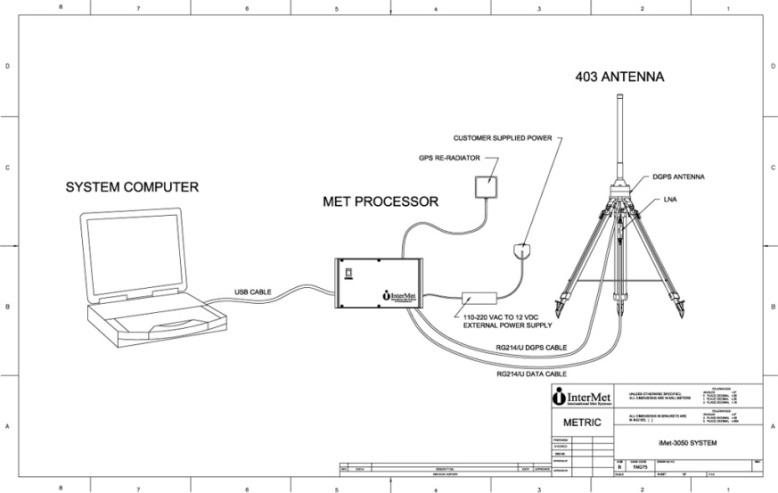

iMet-3050:野外研究用全量程探空接收系統,與iMet-1探空儀兼容
iMet-3000:野外觀測/氣象應用UHF接收器,與iMet-1探空儀兼容
主要技術參數
探空儀參數
型號 |
iMet-1 |
iMet-2 |
|
系統總覽 |
|||
工作原理 |
GPS或RDF |
GPS |
|
工作頻率 |
1680MHz或403MHz |
1680MHz或403MHz |
|
工作范圍 |
水平 250km,海拔高 42km |
水平 250km,海拔高 35km |
|
采樣頻率 |
1Hz |
1Hz |
|
工作時間 |
>2小時 |
>2小時 |
|
供電 |
堿性干電池 |
堿性干電池 |
|
重量 |
260g |
230g |
|
發射器 |
|||
調諧范圍 |
1668.4~1700MHz;400.15~406MHz |
400-406 MHz |
|
輸出功率 |
300mW; |
300mW |
|
發射 |
2400波特,FM |
FM FSK |
|
帶寬 |
120kHz(1680MHz);20kHz(403MHz) |
15kHz |
|
GPS接收機 |
|||
類型 |
C/A編碼,12通道 |
C/A編碼,12通道 |
|
跟蹤 |
連續跟蹤; 更新率為1Hz |
連續跟蹤; 更新率為1Hz |
|
接收時間 |
50s(冷啟動) |
50s(冷啟動) |
|
定位精度 |
10m |
10m |
|
風速精度 |
1.0m/s |
1.0m/s |
|
高度精度 |
15m |
10m |
|
氣象傳感器 |
|||
壓力傳感器(選配) |
|||
類型 |
壓阻式 |
壓阻式 |
|
量程 |
2~1070hPa |
2~1070hPa |
|
精度 |
0.5hPa |
0.5hPa |
|
分辨率 |
0.01hPa |
0.01hPa |
|
反應時間 |
1.0s |
1.0s |
|
溫度傳感器 |
|||
類型 |
珠形熱敏電阻 |
珠形熱敏電阻 |
|
量程 |
-95~50℃ |
-95~50℃ |
|
精度 |
0.2℃ |
0.2℃ |
|
分辨率 |
0.01℃ |
0.01℃ |
|
反應時間 |
2s(1000Pa時) |
2s(1000Pa時) |
|
濕度傳感器 |
|||
類型 |
電容式薄膜 |
電容式薄膜 |
|
量程 |
0~100%RH |
0~100%RH |
|
精度 |
5%RH |
5%RH |
|
分辨率 |
<0.1%RH |
<0.1%RH |
|
響應時間 |
2s(25℃時);60s(-35℃時) |
2s(25℃時);60s(-35℃時) |
接收器參數
型號 |
iMet-3150手持式接收器 |
iMet-3050 |
iMet-3200 |
|
總體參數 |
||||
工作原理 |
自動GPS |
自動GPS,可選DGPS |
自動GPS |
|
頻率 |
400.15~406MHz |
400.15~406MHz |
400.15~406MHz |
|
工作方式 |
便攜式 |
移動或固定安裝 |
固定安裝 |
|
工作環境 |
全天候 |
全天候 |
全天候 |
|
系統架構 |
數字式 |
數字式 |
數字式 |
|
運行參數 |
||||
電源 |
6.0VDC(包括AC適配器) |
100-240 VAC, 50/60Hz |
100-240 VAC, 50/60Hz |
|
電池供電 |
可充電電池或AA堿性電池 |
NA |
NA |
|
外部溫度 |
-10~+60℃ |
-40~+55℃ |
-40~+55℃ |
|
電磁干擾 |
FCC等級B |
- |
- |
|
接收器/調制解調器 |
<2.0kg(包含野外箱) |
7kg+7kg (天線+接收器) |
4kg (天線) |
|
支架 |
NA |
1.5m (全長) |
1.3m (全長) |
|
高空探測性能 |
||||
最大傾斜范圍 |
30km(依天氣條件而定) |
200km(依天氣條件而定) |
250km(依天氣條件而定) |
|
最大高度范圍 |
10km(依天氣條件而定) |
35km(依天氣條件而定) |
35km(依天氣條件而定) |
|
天線選項 |
可達200km |
- |
- |
|
數據格式 |
符合WMO,NWS標準 |
WMO、STANAG、NWS |
WMO、STANAG、NWS |
|
403 MHz天線/低噪聲放大器 |
||||
天線類型 |
中饋式正交振子天線 |
中饋式正交振子天線 |
四分螺旋天線 |
|
極化 |
垂直 |
垂直 |
垂直,圓頂 |
|
輸出阻抗 |
50Ω |
50Ω |
- |
|
增益 |
1dB |
1dB |
- |
|
LNA(低噪音放大器) |
26dB |
26dB |
- |
|
403MHz接收機 |
||||
類型 |
三重變頻,超外差式 |
超外差式 |
超外差式 |
|
頻率控制 |
合成式頻率自動控制 |
合成式頻率 |
合成式頻率自動控制 |
|
帶寬 |
可變 |
30kHz |
15kHz |
|
調頻 |
FM,WFM |
FM |
FM FSL |
|
靈敏度 |
0.56μV |
-108 dBm |
-118 dBm |
|
系統的計算機選項 |
||||
處理器 |
Intel |
Celeron以上 |
Celeron以上 |
|
類型 |
上網本或筆記本電腦 |
上網本或筆記本電腦 |
上網本或筆記本電腦 |
|
操作系統: |
Windows 2000或以上 |
Windows 2000或以上 |
Windows 2000或以上 |
|
安裝方式 |
||||
底座 |
NA |
自由放置 |
|
|
天線安裝 |
NA |
三角架或屋頂安裝 |
塔式安裝或屋頂安裝 |
|
攜帶箱 |
NA |
可容三角架、處理器和電纜 |
|
