產品概述
地氣間動量、熱量和水分交換對大氣的動力熱力過程起著十分重要的作用。了解這些過程，尤其是定量了解是感熱通量和潛熱通量, 對天氣氣候預報、水循環過程分析、農業和水資源管理等意義重大。傳統的觀測熱通量的方法主要有渦動相關方法、波文比—能量平衡方法和空氣動力學方法，然而其尺度通常僅是單點或斑塊尺度。閃爍儀的測量尺度可與地表通量遙感估算模型或陸面過程模型、水文模型等像元或網格尺度相匹配，因此成為模型驗證的最佳地面通量觀測儀器。
荷蘭 Kipp & Zonen 公司推出的 LAS Mk II 大孔徑閃爍儀（Large Aperture Scintillometer）， 發射波長為近紅外波段（850 nm），在此波長下，閃爍儀主要對由于大氣中溫度引起的波動較為敏感，因此可有其計算 100 m 至 4.5 km 范圍內的平均感熱通量。 其測量尺度與大氣模式的網格尺度,以及衛星遙感的像元尺度，匹配較好。然而 LAS 的測量無法直接獲得潛熱通量，其計算需要結合能量平衡法。

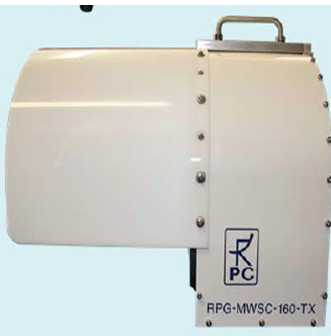

德國 RPG 公司推出的 MWSC 160 微波閃爍儀，發射波長為毫米（mm）波段，此波長對于大氣中溫度和水汽的波動較為敏感，因此在結合 LAS 使用的情況下，可以獲得在同一路徑下的顯熱和潛熱通量。這種直接獲得感熱通量和顯熱通量的方法又稱為雙波長閃爍儀法，英文名稱為 Optical-MicrowaveScintillometer， 即 OMS 系統。
應用
• 可輸出參數大氣折射率 Cn2，是研究邊界層湍流特征的重要指標
• 單獨使用 LAS Mk II，可直接測量感熱通量 （H）
• LAS Mk II 結合 MWSC 160，可直接測量感熱通量 （H）以及蒸散 （潛熱通量，LvE）
• 加裝氣象站設備，同時測量風速、溫度和大氣壓力值等
• 測量參數可應用于農業、氣象、水文、天氣預報、能量平衡等領域
技術參數
|
指標 |
LAS MKII 參數 |
MWSC 160 參數 |
|
路徑長度 |
100-1000 m（10 cm 口徑）； 250-4500 m（15 cm 口徑 |
500m-10 km |
|
波長/頻率 |
850 nm |
160.8 GHz (λ =1.86 mm) |
|
望遠鏡類型 |
10 cm/15 cm |
300 mm 口徑卡塞格倫式望遠鏡 |
|
探測帶寬 |
6.5-7 kHz |
10 kHz |
|
供電要求 |
12 V DC |
12 V DC |
|
耗電 |
約6W（不含加熱情況下） 約35W （含加熱情況下） |
約50 W（含加熱） |
|
數據處理 |
內置數據采集器，實現 Cn2、感熱通量和 其他參數的內部處理 |
自帶光纖，將自身以及 LAS 的數據導入控 制電腦內，使用先進的軟件處理數據，實 現 Cn2、感熱通量和潛熱通量的數據獲得 |

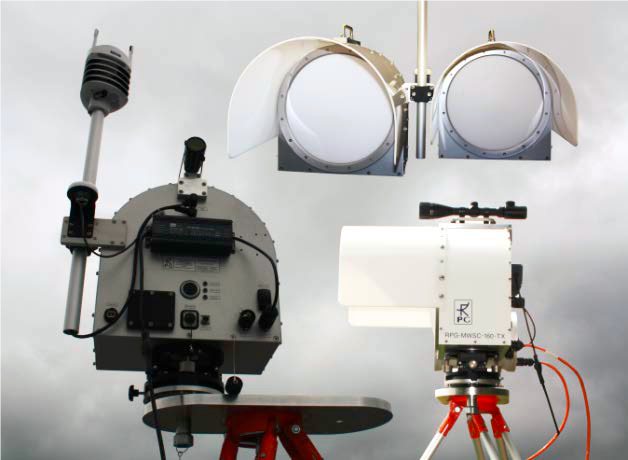

OMS 系統
|
測量指標 |
配置方案 |
|
蒸散和感熱通量 （氣象數據采用測量值，直接測量感熱和潛熱通量） |
LAS MK II MWSC 160 WXT530自動氣象站 |
