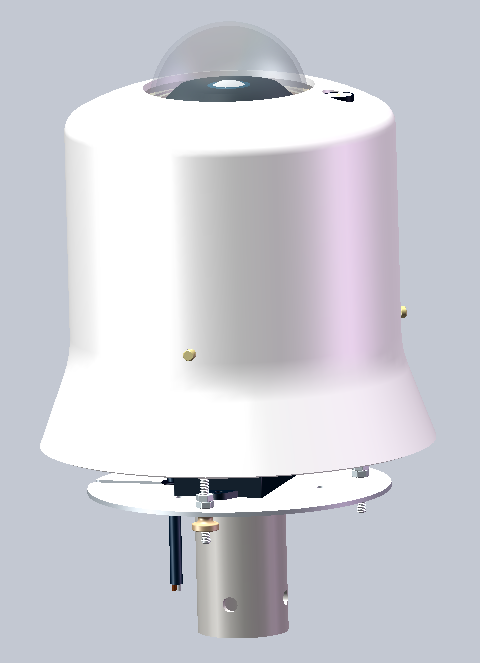

云對地氣系統的輻射平衡具有重要影響，而全天空成像儀(TY-TSI500)作為新一代裝置，能夠全面記錄全天空云量分布數據，無需遮擋太陽。這一成像儀對氣候與環境研究、超臨近光功率預測以及太陽能電站選址等具有重要意義。其 180°寬闊視角和高分辨率傳感器，能夠自動轉換云量數據，并通過網絡傳輸至服務器或監控電腦。此外，控制軟件中的地平線確定工具增強了用戶的靈活性和功能需求，可以設定合適的天頂角范圍和地物屏蔽區域，避免周圍固有遮蔽物的影響。具備良好防水功能，可以在野外潮濕環境下正常運行。
全天空成像儀（TY-TSI500）可以實現白天全天空云量的持續自動監測，通過儀器的魚眼相機向上拍攝天空所呈現的圖像，并將拍攝得到的圖像自動存儲到計算機上進行云量計算和處理，得到的云量計算結果更精確。 TYNOO 云量觀測平臺是江蘇天諾基業生態科技有限公司自主開發的可視化云量數據服務系統。它利用魚眼相機采集全天空云量圖像，隨時間推移對圖像進行歸檔和分發，以便跟蹤天空云量覆蓋的時序變化。 (1) 利用自主開發的全天空云量監測自動管理軟件，定時自動獲取全天空云量照片。 (2) 計算捕獲、處理、云量數據，在線顯示云量趨勢圖、導出數據、FTP圖片數據備份、圖片數據歷史查詢。 (3) 天空云量圖像的后期處理。
產品特點
集成一體化設計、體積小、重量輕、便于運輸和 攜帶、方便安裝。
采用成熟的ELIFAN閾值識別法計算云量。
防護級別為IP65。
工作環境溫度：-30℃~60℃攝氏度，濕度小于 95%(無凝結)。
可以自動進行全天空云量的持續性觀測，時空分辨率較高，得到的云量計算結果較 人工目測、衛星探測的結果更精確；
采集白天可見光彩色圖像，可根據需要下載當日所有圖像的云量短視頻。
設備推薦采樣頻率10~30分鐘。
產品參數
| 名稱 | 值 |
|---|---|
| 內置加熱、通風 | Yes |
| 水平視場角 | 180° |
| 垂直視場角 | 180° |
| 傳感器類型 | 1/2.5" Progressive Scan CMOS |
| 快門 | 1/3至1/100,000秒 |
| 數字降噪 | 3D數字降噪 |
| 圖像解析度及存儲格式 | 5MP, 1920×1920pixels，JPEG |
| 工作溫度范圍 | -30~60℃, 濕度小于95%(無凝結) |
| 防護等級 | IP65 |
| 供電 | 24VDC@27W(MAX) 其中，相機7W(max)，加熱絲 15W(max)，風扇4.8W(max) |
| 云服務操作系統 | Windows、Windows Server、Linux。 |
| 用戶訪問系統 | Windows、Mac、 Linux等。 |
| 采樣頻率 | 可調（最快每分鐘6~18幅圖像） |
| 軟件 | 可以在任意PC機上通過Web Browser訪問網絡中的天空成 像儀, 分布式操控軟件，可以通過服務器控制多臺成像儀，具 有數據存儲、顯示和再處理功能，可生成云量動態變化短視頻， 導出云量動態變化報表。 |
| 鏡面維護 | 光學鏡面，不易磨損 |
| 遮擋物掩膜 | 可設置 |
| 通訊方式 | TCP/IP |
