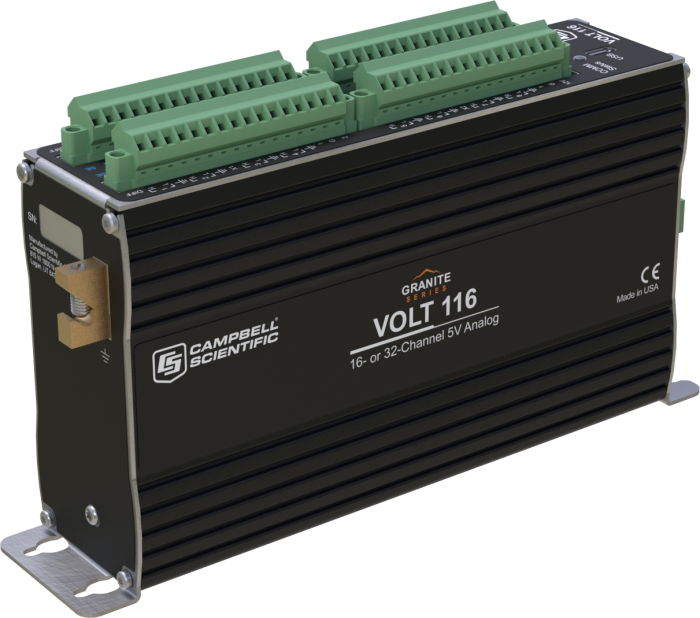

美國Campbell公司生產的GRANITE™ VOLT 116是一個模擬輸入模塊，允許您輕松擴展Campbell科學數據采集系統。VOLT 116具有16個差分或32個單端輸入通道和4個激勵通道。它提供兩個12 V端口和兩個交換12 V端口為您的外圍設備供電，以及四個交換5 V端口用于外圍設備控制。VOLT 116采用24位模數轉換器和低噪聲模擬前端，為您提供卓越的模擬測量。該模塊還支持周期平均測量，包括電流和電壓激勵通道。
特點
24 位 ADC 和低噪聲模擬輸入
通過 CPI 總線擴展通道數
在不增加測量時間的情況下增加通道數量
比多路復用器更易于編程
可編程噪聲抑制
CANbus 2.0 A/B 輸出適用于 Extended Duty (-XD) 版本
USB 2.0 接口，用于基于 PC 的操作
主要技術參數
l 供電：9.6 至 32 Vdc
l 安裝：標準網格導軌
l 精度： ±(0.04% 讀數 + 偏移補償) 0° 至40°C
±(0.06% 讀數 + 偏移補償) -40°至 +70°C
±(0.08% 讀數 + 偏移補償) -55°至 +85°C
l 擴展通道數量：16個差分或32個單端
l 環境溫度：-40℃～70℃；-55℃～85℃（擴展后）
l 多路*大采樣速率：3kHz (使用快速輸入[100μs]設置)
l *大極限采樣速率：30 kHz
l 輸入電壓范圍：±5000 mV, ±1000 mV, ±200mV
l 平均周期：周期平均（模擬輸入通道）
l CPI：數據記錄器的連接。波特選擇從50 kbps到1Mbps。 (允許的電纜長度根據波特率,不同的節點數量,電纜質量,和噪音環境,支持700米以下條件)。
l USB：全速USB 2.0連接可用于附加到一個電腦。(端口配置模塊和下載更新通過我們 的設備配置實用程序)。
l 尺寸：20.3 x 12.7 x 5.1 cm (8 x 5 x 2 in.)
l 重量：0.9 kg
l 功耗：靜態<1 mA；1HZ掃描：2 mA；20HZ掃描：20 mA
l 激發電壓：±5 V (@ 50 mA)
l 當前瞬時激發電流：±2.5 mA (@±5 V)
l 電壓/電流 激發通道數量：4個
l 5V電壓控制端口：4個
l 5V電壓控制端口阻抗：30 Ω
l SW12V電壓控制端口：2個
l SW12V電壓控制端口極限輸出：200 mA
l SW12V電壓控制端口*小輸出：180 mA
l 12V輸出端口：2個
l 12V輸出端口極限輸出：200 mA
l 12V輸出端口*小輸出：200 mA
