一、 概述
SWS船載氣象站是氣象臺站網絡的重要組成部分，可以測量航行所到達區域的海上觀測風向、風速、大氣壓力、氣溫、相對濕度和總輻射等6個氣象要素，采集器將各傳感器提供的信號收集、處理、編碼后經通信模塊發送到中心站，經中心站接收、解碼、處理后匯入數據庫，提升海上氣象災害監測、預報、預警能力。為航海運輸、港口生產、海上作業、海洋漁業及近海海產品養殖、環灣公路客貨運輸安全等提供快速、及時、周到的氣象服務保障。
二、 設計依據
1、《地面氣象觀測規范》
2、《海洋氣象觀測》
3、《海濱觀測規范》
4、《氣象儀器和觀測方法指南》
5、《海洋氣象觀測》
三、 系統組成
CWS船載自動氣象站系統由象要素觀測單元、供電單元、數據采集、存儲及傳輸單元、系統安裝附件等。
(一) 氣象要素觀測單元
氣象要素觀測單元采用不同類型的智能型傳感器，完成溫濕度、風速風向、壓力、降水、總輻射、、農作物表面溫度、土壤溫濕度及土壤熱通量等要素的觀測，用戶也可根據需要選擇觀測要素。
|
氣象要素
|
測量原理
|
性能指標
|
|
空氣溫度
|
Pt100 RTD 熱敏電阻 |
溫度測量范圍：-80℃~60℃
精度：
±（0.226-0.0028*溫度范圍）℃ @（-80℃~20℃） ±（0.055-0.0057*溫度范圍）℃ @（20℃~60℃） |
|
空氣濕度
|
HUMICAP 180R，濕敏電容 |
相對濕度測量范圍：0~100%
精度：
±（1.2%+0.012*讀數）%RH（-40℃~-20℃，40℃~60℃）
±（1.0%+0.008*讀數）%RH（-20℃~40℃）
|
|
風 速
|
螺旋槳式
|
測量范圍：0~100m/s，精度：±0.3m/s或讀數的1%；啟動風速：1m/s
|
|
風 向
|
尾槳式電位計
|
測量范圍：360℃（機械），355℃（電子）
|
|
壓 力
|
壓阻式壓力傳感器
|
測量范圍：500~1100hPa，精度：±0.01mb
|
|
總 輻射
|
熱電堆傳感器
|
2級表，光譜范圍：300~2800nm
靈敏度：5~20uV/W/m2
|
|
雨量筒
|
虹吸式
|
——
|
(二) 供電單元
本系統額定電壓為12V，供電系統包括太陽能電池板和交流供電兩種可選方案。為了防止意外停電導致的數據缺測，額外配備大容量蓄電池作為后備電源。電池容量的選擇根據系統設備功耗計算，應保證在停電情況下工作2至3天的時間。
供電單元指標：
1) 供電電壓：12V；
2) 太陽能電池板： 40W;
3) 蓄電池通量：12V/17Ah;
4) 配有膠體電池和保溫箱
(三) 數據采集、存儲及通訊單元
本系統采用Campbell公司的CR1000做為數據采集器，數據采集器具有網口、RS232、SDI-12、RS485、模擬量輸入等豐富的通訊接 口，并支持絕大部分通訊協議，可以非常方便的接入外部通訊設備進行數據傳輸。系統還可以額外接入GPRS/CDMA無線通訊模塊（具體選項根據觀測地點網 絡）。數據中心只需開放相應的通訊端口，即可遠程訪問數據采集器，瀏覽、下載觀測數據。
1) 內部存儲器：4M；
2) 外部存儲器：可根據需求選擇，最大16G；
3) 最大掃描頻率：100Hz;
4) 模擬輸入：16個單端通道（8個差分）；
5) 工作溫度：-25℃~50℃，-55℃~85℃；
(四) 系統安裝附件

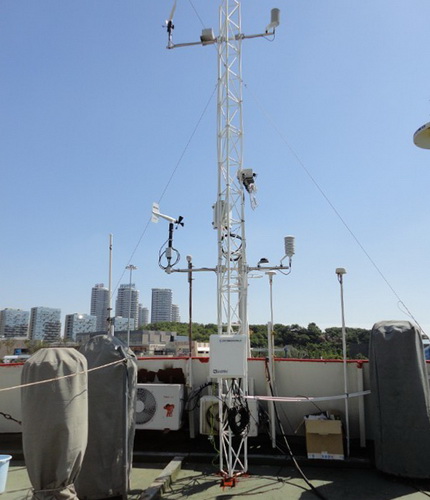

系統采用三角型塔，需要在船上安裝底座。
